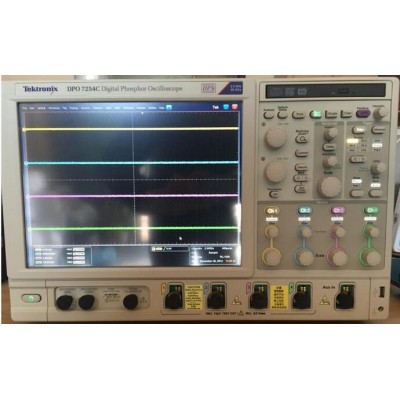

Tektronix泰克DPO7254 数字荧光示波器

无可比拟的性能和通用性，更好的查看设计，更快的完成工作
主要特点和优点  JIANG
·2.5GHz带宽
·在4条通道上实现10GS/s的实时采样率
·高达400M样点的记录长度，支持MultiViewZoom™功能，迅速浏览信息
·>250,000wfms/s的z大波形捕获速度
·MyScope®定制窗口，提高工作效率
·Pinpoint™触发技术，提供了更加灵活、性能z高的触发功能，满足几乎任何触发情况
·体积小，重量轻
·业内z大的12.1" XGA触摸屏
·串行数据流时钟恢复及NRZ串行码型触发，分离码型相关的影响
·低速串行协议触发(I²C,SPI,CAN)
·具体技术软件解决方案，为抖动和定时测量、功率测量及以太网和USB
2.0一致性测量提供了内置专业分析系统
·OpenChoice®软件，采用MicrosoftWindows XP操作系统，内置组网和扩展分析功能
应用
·信号完整性、抖动和定时分析
·根据电信和数据通信行业标准调试和一致性测试串行数据流
·低速串行总线设计?AN, SPI, I2C, LIN)
·考察瞬态现象
·功率测量和分析
·汽车电子设计
·视频应用 主要特性与技术指标

o                                    面向串行应用和数字应用的3.5 GHz带宽型号

o                                    面向所有应用的2.5 GHz、1 GHz和500MHz 带宽型号

o                                    在一条通道上实现zui高40GS/s 的实时采样速率，在4条通道上实现高达10GS/s 的实时采样速率

o                                    高达400M 样点的记录长度，支持MultiViewZoomTM 功能，迅速浏览信息

o                                    >250,000wfms/s 的zui大波形捕获速率

o                                    用户可以选择带宽限制滤波器，改善低频测量精度

o                                    MyScope® 定制窗口和鼠标右键菜单，实现杰出的效率

o                                    事件搜索和标记功能，简便地补偿事件关系

o                                    Pinpoint™ 触发技术，提供了zui灵活、性能zui高的触发功能，支持1400 多种组合，满足几乎任何触发情况

o                                    体积小，重量轻

o                                    业内zui大的12.1"XGA 触摸屏

o                                    通信模板测试

o                                    从串行数据流中恢复时钟

o                                    64 位NRZ串行码型触发

o                                    分离速率高达1.25Gb/s 的码型相关影响NRZ 串行测试码型触发

o                                    低速串行协议触发 (I²C,SPI,RS-232, CAN)

o                                    具体技术软件解决方案，为以太网和USB2.0*性测试、抖动、定时、眼图、功率测量和DDR存储器总线
分析提供了内置专业分析系统，提供CAN 和LIN 总线网络设计

o                                    OpenChoice® 软件，采用MicrosoftWindowsXP 操作系统，内置组网和扩展分析功能

应用

o                                    信号完整性、抖动和定时分析

o                                    验证、调试和检定完善的设计

o                                    对串行数据流进行满足电信和数据通信行业标准的调试和*性验证

o                                    低速串行总线设 (I²C,SPI, CAN, LIN, RS-232)

o                                    考察瞬态现象

o                                    功率测量和分析

o                                    频谱分析
