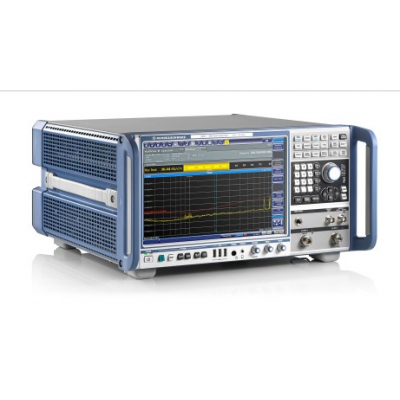

罗德与施瓦茨ESW44 EMI测试接收机

罗德与施瓦茨ESW44 EMI测试接收机

 主要特点

•频率范围2 Hz 到8 GHz、2Hz 到26.5 GHz 和2 Hz 到44 GHz

•完全符合CISPR 16-1-1、ANSIC63.2、MILSTD 461 和FCC标准

•z高的动态范围和z高的精度能够满足认证测量的要求

•使用基于FFT 的时域扫描实现超快测量

•具有用于ISM 频段的可选高通滤波器和陷波滤波器作为预选滤波器

•EMI测试**和信号频谱分析仪集成到同一台仪器

•实时频谱分析（R&S®ESW-K55选件）具有高达80 MHz 的分析带宽和频谱瀑布图功能

•多视图功能允许在单个画面上直观显示多个操作模式的测试结果

特性
符合认证标准的 EMI测量

•认证测量

•在频谱分析仪模式中进行符合标准的EMI 测量
· 满足严格要求的射频性能

•动态范围极宽

•显示平均噪声电平(DANL) 低（f≤ 1 GHz 时典型值为–168 dBm）

•射频前端1dB 压缩点高达15 dBm

•三阶交调截止点(TOI) 高（典型值为25 dBm）

•测量精度**（f≤ 8 GHz 时测量精度为±0.37 dB）
· 集成式预选滤波器和前置放大器

•集成了21个预选滤波器作为标准配置

•频率为2 MHz 的附加高通滤波器用于抑制交流供电线路上的数据载波和**信号

•陷波滤波器用于抑制免授权的2.4 GHz 和5.8 GHz ISM 频段中的强载波信号
基于 FFT的时域扫描实现超快测量

•同时使用准峰值和CISPR 平均值加权对传导**电平进行实时测量
实时频谱分析功能实现细致的**扰信号分析（选件）

•使用高达80 MHz 的带宽进行实时测量

•频谱瀑布图用于实现无缝频谱显示

•余晖模式（频谱概率统计）用于清晰识别脉冲和连续**

•频率模板触发用于对偶发频谱**进行精确可靠的检测
· 操作方便，结果显示直观`

·清晰的表格形式进行扫描设置

·多视图：直观显示多个结果

·用户界面经过优化处理，支持触摸屏，允许快速访问所有功能

·集成了在线帮助功能

·可存储测试结果和仪器配置信息
· 自动化测试

·预览测量– 数据精简– z终测量

·可使用R&S®EMC32EMC测量软件进行远程控制，实现自动化EMI测试

·用户界面经过优化处理，支持触摸屏，允许快速访问所有功能

·报告生成器用于记录测量结果
· 四通道喀呖声率测量

·符合CISPR14-1标准要求的喀呖声率分析功能

·能够记录结果，生成报告
· 数据保护和远程控制

·支持可移动硬盘(HDD)，保证测试数据的安全、机密

·通过GPIB或者LAN实现远程控制

·驱动支持LabView,LabWindows/CVI, VXI Plug & Play

·免费的固件升级– 始终与z新技术发展保持同步
