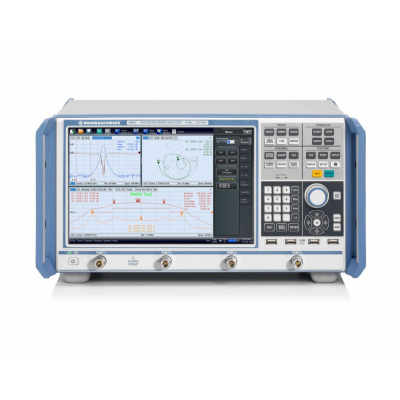

ZNB40 是罗德与施瓦茨40 GHz 网络分析仪

ZNB40 是罗德与施瓦茨40 GHz 网络分析仪

特征： JIANG

·        频率范围从 9 kHz 到 40 GHz

·        高达 140 dB 的宽动态范围

·        扫描时间短，例如 4 毫秒，401 个点

·        典型值的高温稳定性。0.01 分贝/°C

·        98 dB 的宽功率扫描范围

·        从 1 Hz 到 10 MHz 的宽 IF 带宽范围

·        手动和自动校准

·        12.1" 高分辨率大屏幕

·        触摸屏用户界面

·        两个端口

 规格：

·        40 GHz

R&S的R&S ZNB40 是一款中档矢量网络分析仪，具有两个或四个测试端口，频率范围为 100 kHz 至 40 GHz。它具有 135 dB 的动态范围，可以对宽带 DUT 或低频行为尤为重要的组件执行***测量。该分析仪有一个 12.1 英寸的大触摸屏界面，可以轻松控制和查看测试结果。R&S 20 上的端口具有 2.92 毫米公连接器。

主要特点;

频率范围从9kHz到40GHz

动态范围宽，高达140dB

温度稳定度高，典型值0.01dB/°C

功率扫描范围宽达98dB

中频带宽可调范围宽，从1Hz 到 10 MHz

手动和自动校准

12.1"高分辨率的大显示屏

触摸屏用户界面

两个或四个测试端口

混频器，谐波和交调测试

2.特性：

网络分析简单易行 R&SZNB40矢量网络分析仪将众多的用户梦想变成了现实：真正实现了直观的配置、测量和分析

菜单结构简洁、清晰，操作

ZNB40将逻辑上相关的分析仪控制功能聚集在单的操作级，摈弃了子菜单和多层嵌套菜单结构。

矢量网络分析仪ZNB40设计有软面板，可以即时显示测量中可能需要的全部控制元素，地帮助用户完成测量任务。

通过软面板，多三个操作步骤，即可访问全部的仪表功能。

通过弹出式菜单，可以显示、并在显示处编辑大量的测试参数

系统设计有向导，可以引导用户完成操作系列步骤，例如，当校准网络分析仪时，从而可以将操作错误降至低成都。

3.其他特点

4直流输入，用于测量放大器的直流功耗和效率

测量平衡和非平衡放大器的稳定系数

支持R&SNRP-Zxx 功率传感器。可以实现功率对功率和功率对频率的测量支持时域分析，可用于故障距离（DTF）测量和滤波器调试?ZNB20拥有强大的时域分析功能，可以测量诸如电缆或滤波器等组件。

凭借每个迹线多达10万个点，?ZNB20甚至于有效地测量诸如长电缆等大电长度DUT。借助R&S?ZNB40的选通功能，可以方便地定位

并详细分析电缆故障。

使用预测功能，ZNB40的频率范围无形中可以扩展到10 倍。这样它的分辨率就会远远预期的上限频率4.5 GHz 或8.5 GHz所

实现的分辨率。对于许多应用而言，不必需要频率更高、价格更贵的网络分析仪。对放大器进行压缩测量使用时域分析调整滤波器。

值性投资面向未来型应用

依据应用的不同，工业网络分析仪的使用寿命可达十年或十年以上。这段时间里，测量任务通常会发生改变。显而易见，提高测量速度。

R&S ZNB40采用模块化设计，如直流输入、GPIB接口、电源、控制器以及硬盘等子组件均直接插入后面的插槽中。输入激活码，

可以激活所有的测试应用。

罗德与施瓦茨ZNB40可以快速升级，以适应新的测量任务。例如，添加功能更加强大的、下一代控制器或全新的功能，可以将

ZNB40升级至新状态，且相关的停机时间和服务成本均降至低。

测试系统的升级无需重新编制系统软件
