输电线路覆冰实时监测预警装置-导线覆冰厚度监测装置

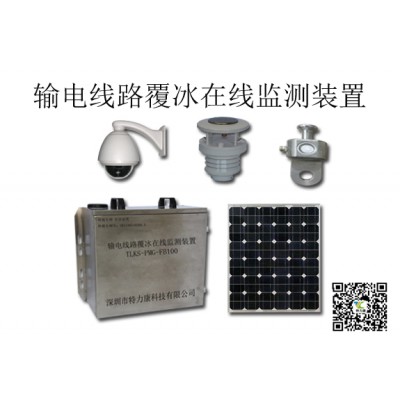

输电线路覆冰在线监测装置


一、产品描述：
大风雪天，输电导线上都会覆盖一层厚厚的覆冰，严重着会导致电力系统受到重大灾难事故的发生。一旦输电导线的覆冰量达到警戒值就不得不寻求除冰措施来进行隐患治理，否则严重时会导致大面积区域失去供电，因此安装一套输电线路覆冰在线监测装置是非常有必要的。输电线路覆冰在线监测装置在处理覆冰基础上能替代人工的运维检修工作，该设备是针对输电线路会遇到的隐患进行有目的性的研发考察，并通过不断的对产品升级来适应配电网在线监测装置的生态。

二、工作原理：
输电线路覆冰在线监测装置AI型通过远程数据采集器采集图像视频、微气象、导线拉力、倾角等线路数据，然后把数据进行数字化压缩编码，后利用4G/3G/ GPRS/CDMA无线传输模块将现场数据以IP包的方式发送到数据监控中心。在监控中心上对数据信号进行解码，即可将图像视频、微气象、拉力、倾角等线路数据通过数字和图表形式直观显示在屏幕上。维护监控人员通过从现场发送来的图像视频、微气象、导线拉力、倾角等数据进行分析比对，如出现异常的预警信息，即立刻作出相应的应急处理，以确保高压线路的安全运行。

三、产品功能：
l 具备按设定时间间隔自动采集绝缘子串拉力、绝缘子串角度及温度、湿度、风速及风向等数据。小采集间隔大于10分钟,大采样间隔不大于40分钟,默认采样间隔为20分钟
l 具备受控采集功能,能响应远程指令,按设置采集方式、自动采集时间、采集时间间隔启动采集
l 具备电池电压等采集功能
l 具备良好的同步机制,各参数采集时刻的同步性
l 具备数据合理性检查分析功能,对采集数据进行预处理，自动识别并剔除干扰数据
l 具备对原始采集量的- -次计算功能,得出拉力、绝缘子串角度的状态量数据,以及通过覆冰监测模型进行二次计算,得出导线等值覆冰厚度
l 能循环存储至少30天的等值覆冰厚度等状态量数据
l 具备对装置自身工作状态包括采集、存储、处理、通信等的管理与自检测功能
l 当判断装置出现运行故障时,能启动相应措施恢复装置的正常运行状态
l 具备身份认证、远程更新程序的功能,具备完善的更新机制与方式
l 具备按远程指令修改采集频率、采样时间间隔、网络适配器地址等参数的能力
l 具备动态响应远程时间查询没设置、数据请求、 复位等指令的能力
l 能按远程指令进入远程调试模式,并输出相关调试信息
l 加入安全芯片,可对数据进行加密,并接入各省公司平台

四、技术参数：
供电方式：太阳能加蓄电池
通讯要求：支持无线网络通信,可根据现场情况选择运营商
工作电压：DC12V
待机时长：>30天
监测参数：
拉力传感器:7 , 10t, 16t, 21t, 32t , 42t , 55t(根据实际需要定制)完全满足被替代金昊的各种功能要求
角度传感器:双轴≥60°耐低温、抗干扰并能在冰雪天气正常工作
环境气象站参数:超声波高精度传感器,综合测量环境温度、湿度、风向、风速、气压、雨量等参数
图像监测:1路图像输入
气压:550hPa~ 1060hPa;0.3hP
雨量:0~4 mm/min:0.4mm

五、总结：
输电线路覆冰在线监测装置能在事故发生之前就向运维工作人员推送预警信息，运维工作人员收到预警信号及时对线路的安全隐患做好措施，将会避免遭受重大财力、人力损失，为维护电网安全作出贡献。我司从业电力辅助设备多年，致力于开发辅助电力设施稳定运行的有效产品，欢迎有需求的客户进行友好合作。
来电联系深圳特力康科技有限公司任哈哈：手机号码13682351635（微信同号可加）; QQ:1920671927; 座机号：0755-29500762
公司网站：//www.sztlk.com

六、注意事项：
1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；
2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；
3，安装时应尽量让太阳能板对着阳光方向；
4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；
5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。

定制产品，报价为市场当前发布时参考区间价，实际价电议。
