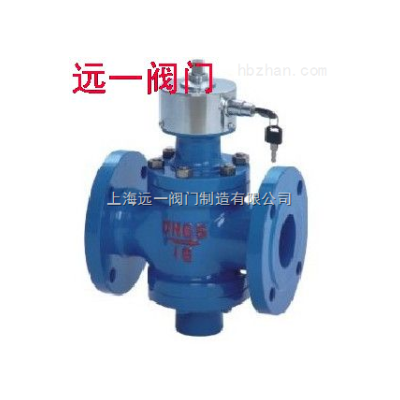

自力式流量控制阀ZL47F-10/ZL47F-16/25C

一、产品概述：

ZL47F-10/16/25C自力式流量控制阀亦称动态平衡阀、自力式平衡阀、流量控制器、流量调节阀、流量平衡阀，该阀门是一种直观简便的流量调节控制装置，管网中应用自力式流量控制阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。自力式流量控制阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。自力式流量控制阀该阀门流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。

二、工作原理：

ZL47F-10/16自立式流量控制阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1，手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到基本一位置时，即人为确定了“设定流量”，以及相对应的固定（P2-P3）值。当系统流量增大时，此时自动调节阀瓣自动关小，直到流量重新维持到设定流量，反之亦然。

三、特点：

1、能使系统流量自动平衡在要求的设定值。

2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率。

3、能有效克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行。

4、采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表一次性调试。

四、外形尺寸：
