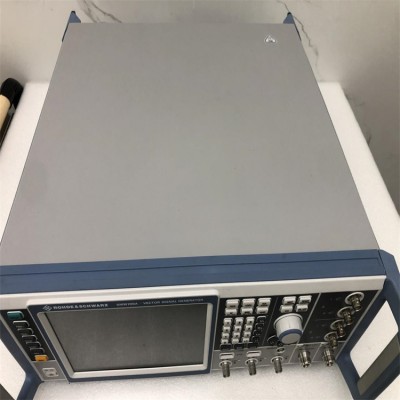

Rohde & Schwarz SMW200A矢量信号发生器

罗德与施瓦茨 SMW200A

Rohde & Schwarz SMW200A 是适用于z苛刻应用的矢量信号发生器。由于其灵活性、性能和直观的操作，它是生成复杂的高质量数字调制信号的完美工具。

罗德与施瓦茨 SMW200A 是新型宽带通信系统开发、3G 和 4G 基站验证或航空航天和国防领域所需数字调制信号的理想发生器。

高达 160 MHz 的 I/Q 调制带宽和内部基带满足第四代标准（例如 LTE-Advanced 和 IEEE 802.11ac），Rohde & Schwarz SMW200A 专为满足未来需求而设计。凭借其模块化的可扩展架构，它允许用户针对他们的应用程序优化生成器并根据需要进行升级。

可以添加第二条 RF 路径，以及z多两个基带和四个衰落模拟器模块——而不会影响信号质量。因此，罗德与施瓦茨 SMW200A 可以创建以前需要多台仪器或根本无法实现的信号场景。从 MIMO 到 8x2 和 LTE-Advanced 载波聚合，包括衰落到多标准无线电——以前从未有仪器提供如此高级的信号生成能力。

如果需要两条以上的射频路径，可以连接额外的 R&S ® SGMA 信号发生器模块。基于触摸屏的直观操作概念为用户提供了测量概览，无论多么复杂，并快速提供所需的结果。

特性和规格

满足您的所有需求

频率范围从 100 kHz 到 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz

可选的第二条 RF 路径，100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz

多功能配置：从单路径矢量信号发生器到多通道 MIMO 接收机测试仪

多达八个信号源和多达 16 个衰落通道，是 MIMO、MSR 或 LTE-Advanced 应用的理想选择

模块化架构，以z佳适应手头的应用程序

简化您的设置

轻松生成复杂信号

z大限度。两个带有实时编码器和 ARB 的内部基带模块上的八个基带发生器

基带信号的内部数字添加，即使有频率和电平偏移

支持所有重要的数字标准，例如 LTE（z高版本 11）、3GPP FDD/HSPA/HSPA、GSM/EDGE/EDGE Evolution、TD-SCDMA、CDMA2000 ® /1xEV-DO、WLAN IEEE 802.11a/b/g/ n/j/p/ac

数字标准不需要单独的 PC 软件

LTE 和 3GPP 测试用例向导，可根据 3GPP TS 25.141 或 3GPP TS 36.141 轻松进行基站一致性测试

包络跟踪和 AM/AM、AM/φM 预失真选项，用于 ET 调制器芯片组的全面测试和验证

将现实带入您的实验室

可选的集成衰落部分，用于信道仿真，带宽高达 160 MHz

所有重要的衰落场景都可以预设

z多安装四个推子模块，提供多达16个“逻辑”推子

使用一台仪器实现所有关键的 MIMO 衰落场景，例如 2x2、3x3、4x4、8x2 和 2x8

支持双载波 HSPA、带 MIMO 的 LTE 载波聚合和多用户 LTE 等复杂应用

连接 R&S ® SGS100A 信号发生器模块以提供多达四个射频路径

相位相干选项，例如用于波束成形应用

让您的设备更加出色

出色的信号质量可实现高精度的频谱和调制测量

具有高达 2 GHz 射频调制带宽的 I/Q 调制器

具有内部基带的 160 MHz I/Q 调制带宽（在 RF 中）

出色的调制质量，例如 –49 dB EVM（测量值）与 160 MHz 宽 WLAN IEEE 802.11ac 信号

开/关比 > 80 dB 和上升/下降时间 < 10 ns 的高端脉冲调制

出色的频谱纯度（SSB 相位噪声 –139 dBc（典型值）在 1 GHz，20 kHz 偏移）

相位相干选项，例如用于波束成形应用

加快你的发展

直观的操作理念和巧妙的帮助功能，快速取得成功

框图作为可视化信号流的关键操作元素

用于概览简单和复杂场景的自适应 GUI

信号流中几乎每个点的图形信号监控

具有完整用户文档的上下文相关在线帮助系统

SCPI 宏记录器和代码生成器，用于从手动操作步骤生成可执行的远程控制代码（用于 MATLAB® 、 CVI 等）

随着您的需求而增长

定制仪器以适应几乎所有应用

无需仪器重新校准即可改装基带模块的高级插件系统

可随时进行软件升级，通过密钥代码简单快速地激活
