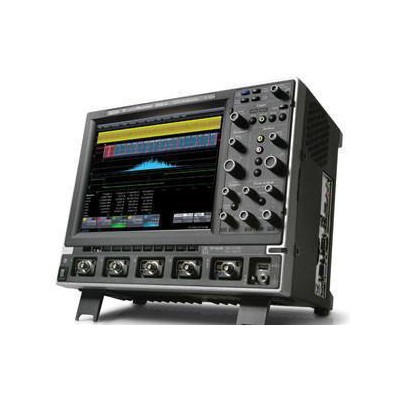

力科示波器WaveRunner 104Xi

类型：数字示波器   品牌：美国力科       型号：WaveRunner 104Xi

通道数：4         jiang

WaveRunner 104Xi

品牌： LeCroy

规格： 1GHz、4通道数字示波器

简介：带宽1GHz , 4通道, 5 GS/s 采样率(10 GS/s通道复用）, 12.5 Mpts纪录长度（25 Mpts通道复用）,10.4” SVGA彩色显示,触摸屏

产品详情

***的特点

400MHz～2 GHz 模拟带宽5 GS/s 取样速率(隔行扫描时10 GS/s)标配12.5 Mpts/Ch大显示器，小体积(厚6")z完整的"解决问题的"示波器，拥有全面的数学运算/测量、多域分析和应用软件I2C 和SPI 触发/ 解码选项，增强调试嵌入式系统的生产效率WaveScanTM 定位单次捕获中的异常事件，或在长时间多次采集内扫描事件10.4" 超亮彩色触摸屏力科WaveStreamTM 快速查看模式，提供了生动的模拟类显示器，支持256 种辉度等级与新推出的ZS 系列高阻抗单端有源F E T 探头一起使用，实现低电路负荷探测混合信号示波器选项(MS-32)另外还提供车载总线分析仪版本WaveRunner 104Xi和204Xi 都是拥有全面的“解决问题”的功能的高性能示波器。它们还拥有难以置信的小体积(厚6")及10.4" 大型显示器，为任何工作方式或工作区提供了完美的解决方案。

重塑性能

1和2 GHz性能在WaveRunner Xi大显示器/ 小体积外形中拥有全新的意义。这种带宽与取样速率(高达10 GS/s)组合从未在这么紧凑的、可以简便地放到任何工作区的外形中提供过。再加上WaveRunner Xi z全面的一系列解决问题的快速调试分析工具，您可以真正实现强强组合。

WaveScanTM 更快地定位问题

z优秀的触发技术也不能发现所有异常事件，因此需要更强大的功能。WaveScan可以定位单个捕获中的异常事件，或扫描长时间内多次采集中的事件。用户可以选择近20 种搜索模式(脉宽, 频率, 上升时间, 欠幅脉冲, 占空比等)，应用搜索条件(>, <, 范围内或范围外, 设置极限值等)，开始扫描。然后可以放大查看事件，或运用其它分析工具，全面进行调试。

I2C 和SPI 触发/ 解码选项增强

了解决方案

所有WaveRunner Xi 示波器现在都提供了强大灵活的I2C 或SPI 触发/ 解码选项。解码后的信息带有色码，重叠在波形顶部，使得新手和专家都可以简便地理解嵌入式系统的行为。触发内置到示波器中。I2C触发提供了独特的条件数据触发功能，同时还提供了"DATA=" 触发功能，用户可以指定DATA >, 3, <, 2, <>,范围内或范围外。这特别适合触发特定的I2C EEPROM内存位置，或通过监测I2C ADC/传感器值来检验安全工作范围。WaveRunner Xi 中的WaveScan超越了触发功能，可以定位单个捕获中的异常事件，或在多次捕获中扫描事件。使用ScanOverlay重叠找到的事件，通过ScanHisto(gram)收集与事件有关的分布信息。设置示波器，在满足事件条件时执行各种操作。新功能提高了WaveRunner Xi 的处理能力使用条件I2C DATA 触发，隔离特定消息。
