高压输电线路分布式故障定位装置深圳鼎信

输电线路分布式故障定位装置、分布式故障诊断装置

型号DX-WPS100-GZ01

改革开放以来，我们从当初电力建设相对落后，到现在世界上ZUI高的电压等级水平和ZUI长的里程传输系统都在我国。电力是社会经济发展的重要后方保障，这也极大拔高了对于电网的稳定性要求。

东西南北约960万平方千米的土地面积和全国14亿人口，为了户户通电、解决无电人口的一系列保供电目标，我国电力线路的分布范围非常广。

电力系统中，架空线路的组成部分包括导线、架空地线、绝缘子串、杆塔等，输电线路长期在户外环境中，雷电、覆雪覆冰、风雨、风偏、动植物等诸多因素的影响下，线路容易发生故障导致跳闸事故。因此，重中之重是迅速定位输电线路的故障点、判断故障类别、对相关线路实施维护。

分布式故障诊断方案

大跨越线路、三跨线路、里程长、历史故障率较高的重要输电线路、偏远山区线路，这些线路送电任务重，人工巡线效率不高，不防考虑采用分布式故障诊断方案。

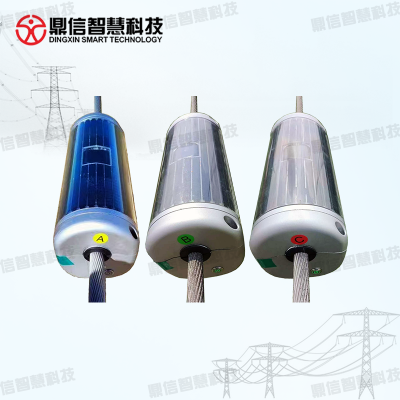

鼎信智慧科技研发的DX-WPS100-GZ01型输电线路分布式故障定位装置，采用分布式行波测量技术，监测终端装在输电线路导线上，与导线等电位连接；实时采集导线高压侧传输的行波电流波形、工频故障信号，以无线方式发送到中心站，后台故障诊断结果以web和短信推送给运维人员。

二.功能特性（主要）

丨供电方式：以导线取能方式供电（交流线路）

丨具备全天候持续工作能力

丨支持自动监测、采集、存储输电线路各种故障和障碍情况下的行波电流波形数据

丨区分雷击故障和非雷击故障

丨准确定位故障位置点

丨准确判断绕击/反击故障

丨接入分布式故障精准定位系统中心站

丨远程设定参数及程序升级

丨支持自动复位恢复

三.技术参数

监测终端适用于各种型号导线

测量精度

a）行波电流测量精度：≤10%

b）故障电流测量精度：≤10%

c）系统时间标定精度：≤0.1μs

四.售后及具体情况

丨我司支持一年质保，质保期内，我司提供维修或者更换服务；

丨安装期间，我司工程技术服务人员会赶赴现场进行设备安装调试；

产品别称：分布式故障诊断装置，输电线路故障监测装置，分布式故障指示器，分布式故障诊断装置
