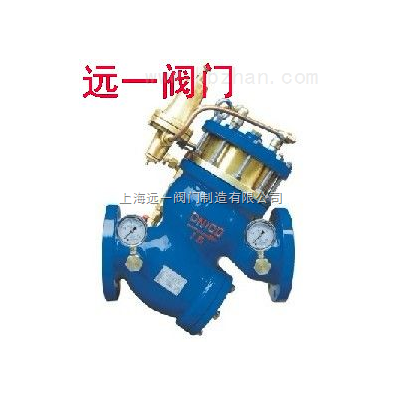

过滤活塞式减压阀YQ98001-10Q/16Q/25C

一、概述：

YQ98001过滤活塞式减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。过滤活塞式减压阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。可用于生活给水、消防系统及工业给水系统。

二、主要技术参数：

公称压力 PN （MPa）	1.6	2.5
公称通径DN （mm）	50 60 80 100 150 200 250 300 350 400
强度试验压力（MPa）	2.40	3.75
密封试验压力（MPa）	1.76	2.75
减压范围	一般P1{进口压力MPa}/一般P2{出口压力MPa}≤ 3
适用温度	0 ～ 100℃
环境温度	-30℃ ～ 350℃
适用介质	水

三、零部件材料如下表：

零件名称	材质
阀体、阀盖	铸铁、铸钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢****橡胶
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢****橡胶
过滤网	不锈钢
弹簧	不锈钢

四、主要连接外型尺寸：

单位：mm

公称通径 DN	尺寸（公称压力PN=1.6Mpa）
公称通径 DN	L	H	D	K	N-￠	H1	H2
40	270	400	150	110	￠18*4	155	236
50	270	400	160	125	￠18*4	155	236
65	290	410	185	145	￠18*4	165	250
80	360	425	200	160	￠18*8	180	280
100	400	460	220	180	￠18*8	210	310
125	470	550	250	210	￠18*8	240	370
150	535	610	285	240	￠23*8	260	413
200	670	772	340	295	￠23*12	330	510
250	780	935	405	355	￠27*12	410	568
300	895	1000	460	410	￠27*12	485	1075
350	1000	920	520	470	￠27*12	260	不带过滤器
400	1120	1145	580	525	￠30*12	290	不带过滤器
