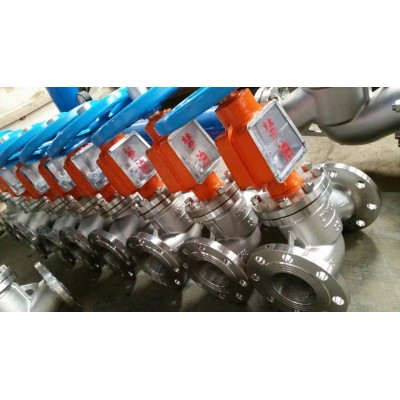

JY41W氧气专用截止阀

  JY41W氧气专用截止阀

简介：

氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下  【 http://www.shjbn.net/yqfxl 】

氧气截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到z大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

优点

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间摩擦力小，寿命较长。

缺点:

1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质

3、调节性能较差。

氧气截止阀，法兰截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀 [1]  。

结构形式

截止阀阀体的结构形式有直通式、直流式和直角式，直通式是z常见的结构，但其流体的阻力Z大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
