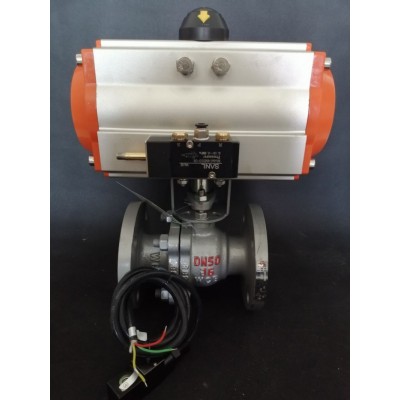

Q641F气动软密封球阀

Q641F气动软密封球阀

Q641F气动软密封球阀概述：

Q641F（PPL、M）-16/25气动软密封球阀是一种转角为90°的旋转类阀门。密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。气动软密封球阀与电气阀门定w器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动软密封球阀具有连线简单、结构紧凑、动作稳定可靠等优点。气动软密封球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

Q641F气动软密封球阀特点
1.流体阻力小、球阀是所有阀类中流体阻力z小的一种，即使是缩径球阀，其流体阻力也相当小。
2.止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3.阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4.阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5.由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

Q641F气动软密封球阀执行机构介绍：

气动单作用球阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动单作用球阀附件的选项：

根据不同控制和要求可选择下列附件：【 http://www.shjbn.net/qdfmxl 】

1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

2、调节型附件：电气D位器、气动定W器、电气转换器。

3、气源处理附件：空气过滤减压阀、气源处理三联件。

4、手动机构：HVSD手操机构：
