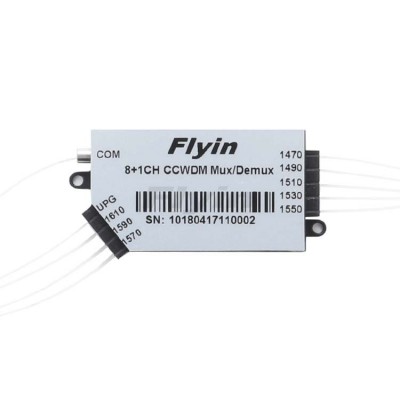

8CH或81CH紧凑型波分模块CCWDM MuxDemux
Mini粗波分复用器（迷你粗波分复用器CCWDM）是小型化的粗波分复用器。普通粗波分复用器的尺寸比较大，不利于安装在小型设备里面，而迷你粗波分复用器的优势便是体积小，空间需求小，而参数同样能达到普通粗波分复用器的要求。
产品特点：
体积小，空间需求小
高稳定性和可靠性
低插损
光路无胶
产品应用：
光通道系统
传输和光纤激光器
系统监督程序
光放大器
技术参数
参数 指标
通道数 4 8 8E1 8E2 18
工作波长（nm） 1270~1610 或 1271~1611
通道间隔（nm） 20
带宽（nm） 通道端 ±6.5 升级端 1310/-50 1260~1458
隔离度（dB） 相邻 ≥30 非相邻 ≥40 升级端 ≥15
插入损耗（dB） 通道端 1.0 1.5 1.5 1.5 3.0 升级端 1.2 1.2
光纤类型 SMF 28, 900μm松套管
偏振相关损耗（dB） ≤0.2
偏振摸色散（ps） ≤0.1
方向性（dB） ≥50
回波损耗（dB） ≥45
Max功率（mW） 500
工作温度(℃) -10~70
储存温度(℃) -40~85
包装尺寸(mm)
81CH: L44xW28xH6 或 L44xW25xH6.2 或L54xW32xH7.
18CH: L50xW50xH6
注意：以上参数不包含连接头
