进口租售MSO3012信号示波器MSO3012

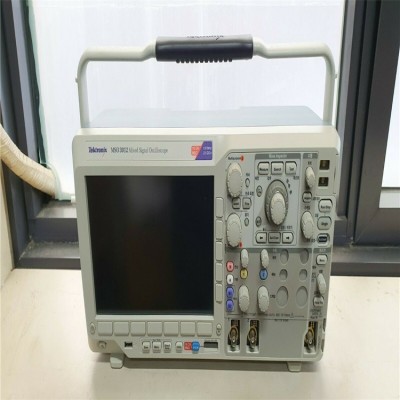

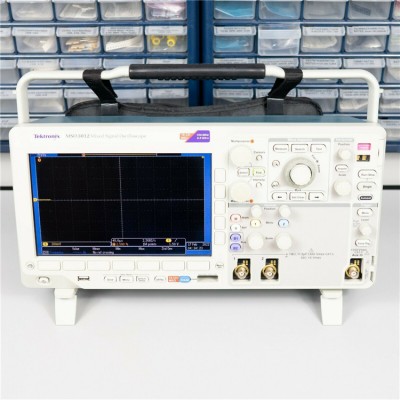

MSO3012 泰克混合信号示波器
MSO3012 是 Tektronix 的 100 MHz、216 通道混合信号示波器。随时间测量电子电路或组件中的电压或电流信号，以显示幅度、频率、上升时间等。应用包括故障排除、生产测试和设计。附加的功能：

带宽：100兆赫
通道：2 个模拟 16 个数字
采样率：2.5 GS/s
记录长度：5 Mpts
5,000 wfm/s z大波形捕获率
高级触发器套件
Wave Inspector? 控件提供波形数据的轻松导航和自动搜索
FilterVu? 可变低通滤波器允许去除不需要的信号噪声，同时仍捕获高频事件
29 用于简化波形分析的自动测量和 FFT 分析
可选的串行触发和分析 - I 2 C、SPI、CAN、LIN、RS-232/422/485/UART 和 I 2 S/LJ/RJ/TDM的自动串行触发、解码和搜索选项
TekVPI? 探头接口支持用于自动缩放和单位的有源、差分和电流探头
9 英寸（229 毫米）WVGA 宽屏彩色显示器
占地面积小、重量轻——仅 5.8 英寸（147 毫米）深和 9 磅（4 千克）
混合信号设计与分析

多通道建立和保持触发
在并行总线上自动触发、解码和搜索
MagniVu? 高速采集在数字通道上提供 121.2 ps 精细时序分辨率
连接性

前面板和后面板都有 USB 2.0 主机端口，可快速轻松地存储、打印和连接 USB 键盘

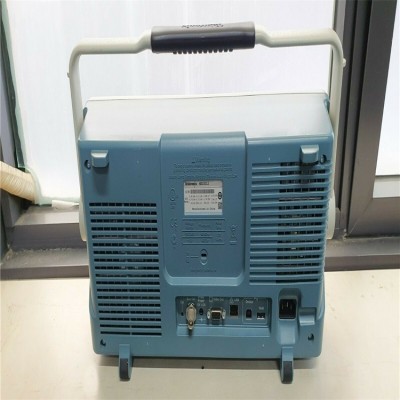

后面板上的 USB 2.0 设备端口可轻松连接到 PC 或直接打印到 PictBridge? 兼容打印机
用于网络连接的集成 10/100 以太网端口和用于将示波器显示输出到监视器或投影仪的视频输出端口
借助 MSO3012 混合信号示波器，您可以使用一台仪器分析多达 20 个模拟和数字信号，从而快速发现和诊断复杂设计中的问题。凭借 100 MHz 的带宽和所有通道上至少 5 倍的过采样，确保您拥有当今许多主流应用所需的性能。为了在保持精细时序分辨率的同时捕获信号活动的长窗口，MSO3012 在所有通道上提供了 5 M 点标准的深度记录长度。

用于调试混合信号设计的功能丰富的工具
使用 Wave Inspector? 控件进行快速波形导航、自动串行和并行总线分析以及自动功率分析 - 您的泰克示波器提供了您需要的功能丰富的工具来简化和加快复杂的调试设计。
