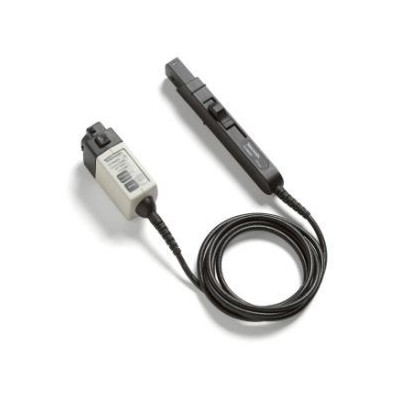

泰克TCP0020电流探头50MHz

TCP0020 泰克电流探头
TCP0020 是 Tektronix 的 50 MHz、20 A 电流探头
特征

易于使用且准确的 AC/DC 电流测量
DC 至 >50 MHz 带宽
芯爪直径 5 毫米（0.2 英寸）
准确测量每格低至 10 mA 的电流水平
高精度，通常小于 1% 的直流增益误差
分芯结构允许简单的电路连接
低噪声和直流漂移
规格

带宽：DC 至 ≥50 MHz
上升时间：≤7 ns
z大电流 20 ARMS（TCP0020 和 TCP2020） 15 ADC 峰值 AC (TCP202A)
z大峰值脉冲电流：100 A（TCP0020 和 TCP2020）；50 A (TCP202A)
z大灵敏度：10 mA（在支持 1 mV/div 设置的示波器上）
耦合：仅直流耦合
z大裸线电压：150 V CAT II（300 V CAT II 绝缘线）
TCP0020、TCP2020 和 TCP202A 是一系列高性能、易于使用的 AC/DC 电流探头，设计用于各种示波器。TCP0020 设计用于通过 TekVPI? 探头接口直接连接到示波器，而 TCP202A 设计用于通过 TekProbe? 探头接口直接连接到示波器。TCP2020 设计用于任何具有 BNC 输入且 >100 k? 输入端接。
