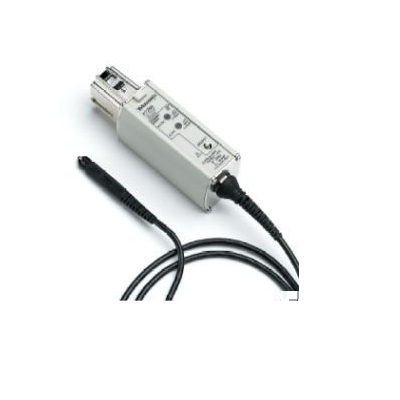

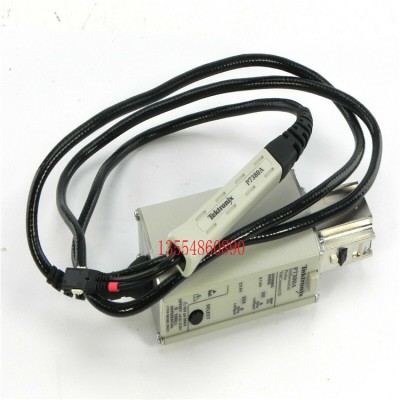

P7380 泰克差分探头
P7380 是泰克的差分探头。差分探头是具有两个输入的有源探头。负输入和正输入以及驱动 50 欧姆电缆以将输出传输到数字示波器通道的接地线。
附加的功能：

信号保真度：>8.0 GHz 带宽
TekConnect? 接口
应用：
-示例包括但不限于：
PCI-Express I 和 II、串行 ATA II、USB 2.0、DDRII、Rambus、XAUI
低探头负载：

直流输入电阻
100 k Ω 差分
50 k Ω 单端
交流负载：

Zmin >200 Ω 输出至 10 GHz
多功能性：

进行差分或单端（接地参考）测量
焊接能力
具有可变间距和一致性的手持式探测 (>8 GHz)
固定探测
可互换的 Tip-Clip? 组件：

连接到各种设备
经济
泰克创建了革命性的 Z-Active 探头架构，为信号保真度树立了行业标杆。泰克有源探头架构在保持高带宽的同时提供改进的低负载连接。

Z-Active 架构是一种混合方法，由为有源探头放大器供电的分布式衰减器拓扑组成。Z-Active 探头使用与放大器分开的微型无源探头尖端元件，从而扩展了探头的可用范围。在传统的有源探头中，增加这么长的长度会引入信号保真度问题。

然而，这种架构保持了高直流输入电阻，并呈现出比以前的探头架构更高的交流阻抗。它实现了这一点，同时在探头主体和探头连接点到 DUT 之间提供了显着的长度。

这种架构提供了两全其美：像现有有源探头一样的高直流阻抗和 Zο 探头的稳定高频负载。

信号保真度：

-您可以对测量的信号保真度充满信心，因为 Z-Active 架构提供：

高带宽
出色的阶跃响应
低负载
高 CMRR
