罗德与施瓦茨ZVL13网络分析仪13.6GHz

ZVL13 罗德与施瓦茨网络分析仪

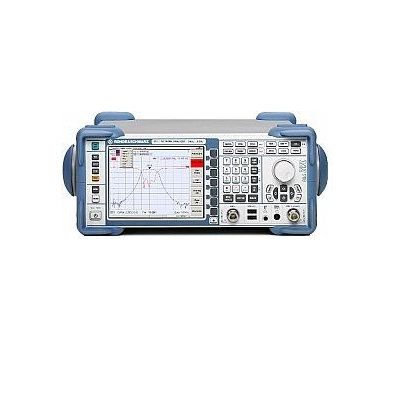

ZVL13 是罗德与施瓦茨的 13.6 GHz 网络分析仪。
特征：
频率范围：9 kHz 至 13.6 GHz
频率超范围（未指定）：5 kHz 至 15 GHz
动态范围：>115 dB，典型值。123分贝
双向测试集：显示所有四个 S 参数
多轨迹显示
可选频谱分析（选项 K1）和数字通信标准
用于检测电缆故障的故障距离测量
时域分析
精确的功率测量（用于 NRP-Z 功率传感器系列的 USB 连接器）
改进的迹线噪声特性
LXI C 类合规性
12 V DC 操作和内部电池
外接显示器连接
测试端口：N (f)，50 欧姆
防震外壳和符合人体工程学的提手
紧凑的尺寸
矢量网络分析仪 9kHz-13.6GHz，2 端口，R&S ID 1303.6509K13，带有选项：B4 = OCXO 参考频率；B5 = 添加接口：视频输出、中频输出、噪声源控制、辅助端口、用于 NRP 功率传感器的连接器；B6=电视触发器；B7 = 窄分辨率滤波器；B8=门控扫描 B10 = GPIB 接口；B22 = 射频前置放大器 (3GHz/6GHz)

R&S ZVL13 是一款矢量网络分析仪，带宽从 9 kHz 到 13.6 GHz，将网络分析仪、频谱分析仪（选件 K1）和功率计的功能组合在一个盒子中。它非常适合测量任务频繁变化的实验室应用。

它可用于测量 S 参数以及输出频谱、ACP 和 TOI，而无需重新连接被测设备 (DUT)。

有了 ZVL，生产线现在可以更加灵活地运行，因为可以通过远程控制轻松实现从网络分析仪到频谱分析仪的切换。此外，可直接连接到罗德与施瓦茨 ZVL 的 NRP-Z 功率传感器可确保精确的功率测量。
