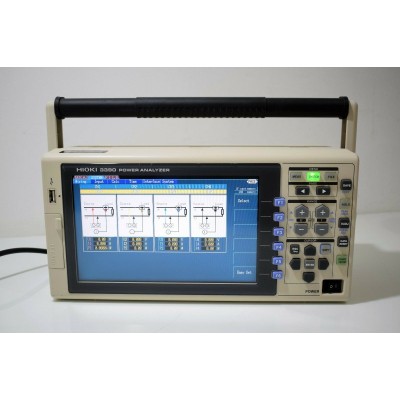

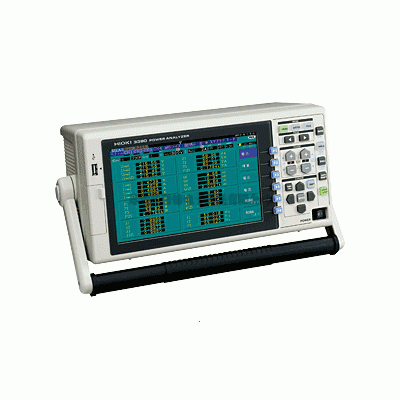

HIOKI 3390 功率分析仪

出售 HIOKI 3390 功率分析仪

回收工厂或个人、库存闲置、二手仪器及附件。

长期 专业销售、维修、回收 高频 二手仪器。

 HIOKI 3390 能z大限度地活用能测量变频器频率量程的钳式电流传感器和接近于直接接线方式高精度测量的贯通型电流传感器的优点。通过HIOKI独特的电流传感器技术，设计出适用于马达评估的宽量程、高精度电流传感器专用的功率计。 电流传感器根据测量对象，可以自由选择20A~500A的AC或AC/DC类型的“轻巧型钳式电流传感器”和“高精度的贯通型电流传感器”。

HIOKI 3390功率分析仪特点
推进高效化变频器马达的开发和评价！
    在3390上新搭载了高速功率分析仪，对于以混合汽车等为代表的高效马达的开发，能测量必要的马达功率的效率和谐波。而且，能一直保持高精度，以50ms（比HIOKI以前的速度高6倍~10倍）的数据更新速度同时高速测量。
    有了新开发的高速功率分析仪，就不需要以前测量谐波时必要的低速回转时的取样时钟，能自动测量10rpm的低回转速度到10万rpm的高速回转速度（6极数据时）的高速更新率。
关于太阳能·风力发电等新能源的开发&评估！
    能同时测量功率调节器的输入直流功率、输出交流功率以及高达100次的谐波分析、畸变率。
    通过直流、有效电流和功率计算功能，能同时测量耗电·发电功率。
变频器的维护！
    通过钳式电流传感器，能在现场简单地进行变频器输入侧和变频器输出侧的功率测量，能同时实现（FFT分析）高达100次的谐波分析以及干扰分析（FFT分析）。
功率分析仪3390主要应用
变频器马达以及其应用产品的开发、评估、保养
家用电器、办公设备的开发、评估
功率调节器的开发、评估、保养
混合动力汽车、电动车、建设机器等运输机的开发、评估、保养

为了防止温室效应，作为削减CO2的方案，如今各个领域都在推进节能方案和新能源的普及活动等。在节能方面，这些活动包括家用电器和办公设备的低耗电发展。而且，以混合动力车为代表，利用了高效马达的运输机器的电动化也在推进中。另外，在新能源领域中，太阳能发电和风力发电等也在普及。这些活动在全世界范围内，今后也会变得更加重要。
为了节约能源、更高效地利用新能源，不仅是开发时和生产时的评价，保养检查方面也变得越来越重要了。
现在我们追求的功率计不仅要求高精度和宽量程，而且要具有马达高效、谐波测量等的功能，还要携带方便。
HIOKI为了满足这些需求，开发了一个能同时满足高精度、宽量程、小型·轻巧、同步高速测量的电流传感器专用的功率计。
在测量混合动力车、电动车等所用的高效马达时，需要能测量200A等级大电流。功率计3390能提供业界内z高性能的功率测量。

HIOKI 3390功率分析仪性能特点：

直接测量变频器输入和输出
完善马达分析功能
高速谐波分析功能(50 ms 数据更新率)
z佳精度达到±0.16%(在配合使用9709时)
DC, 0.5Hz 到 5kHz 的宽频带测量(频率特性: DC, 0.5Hz 到 150kHz)
500kS/s 的高速采样波形显示和保存
LAN, USB, 和 CF card等 多种接口
日置HIOKI 3390功率分析仪技术参数：

测量线 单相2线，单相3线，三相3线，三相4线
测量项目 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),电相角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 功率 (η), 损耗 (Loss), 电压脉冲率/电流脉冲率 (Urf/Irf)
干扰测量 (FFT 算法处理): RMS 频谱
谐波测量（ RMS值，功率因素，相位角，总消耗，不平衡的因素）
附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出
谐波测量 输入： 4通道，同步频率范围： 0.5Hz到5kHz ，
谐波分析次数：z大。100以内
干扰测量 通道数: 1通道 (从CH1到CH4通道中选择1),
z大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
测量量程 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V
电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A
取决于电压和电流组合的范围
（功率范围： 6.0000W以2.2500MW ）
频率范围: 0.5Hz到5kHz
基本精度 电压： ±0.05% rdg. ±0.05% f.s.
电流： ±0.05% rdg. ±0.05% f.s. 电流传感器精确度
有功功率： ±0.05% rdg. ±0.05% f.s. 电流传感器精确度
同步频率范围 0.5Hz 到 5kHz
频段 DC, 0.5Hz 到 150kHz
数据更新率 50ms ( 测量谐波，取决于同步频率小于45Hz时 )
显示刷新率 200ms (从内部数据更新率中独立，波形，FFT根据画面而定)
数据保存时间间隔 关, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟
外部接口 LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制
要求电源 100 到 240V AC, 50/60Hz, 140VA max.
体积 重量 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg
附件 说明书× 1 ，测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2
