Agilent1158A有源探头4GHz

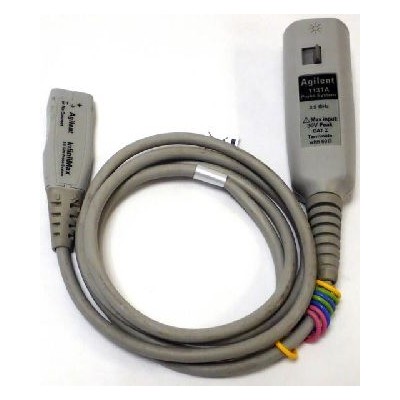

1158A 有源探头，4 GHz
1157A 是 Agilent Keysight HP 的Keysight 1156A、1157A 和 1158A 系列有源探头为研发工程师提供了在 DUT 上难以触及的区域探测小几何形状所需的性能。这些探头专为 Infiniium 系列和 InfiniiVision 5000、6000 和 7000 系列示波器（6000 系列 100MHz 型号除外）而设计。
随着设计速度的提高，您在连接示波器探头时可能会注意到更多的过冲、振铃和其他异常现象。探头在连接到设备的地方形成一个谐振电路。如果此谐振在您使用的示波器探头的带宽内，则很难确定测量异常是由您的电路还是探头引起的。
Keysight 1156/7/8A 探头优化了性能，让您的工作更轻松。
1158A 4 GHz 探头与 Keysight 90404A 和 90604A Infiniium 示波器结合使用，可为您提供完整的 4 GHz 系统带宽，让您准确了解高速设备。
4 GHz 带宽
小尺寸使探测更容易
88 ps 上升时间
100 k-ohm，0.8 pF，非谐振输入
/-15 V 偏移
5 V 峰峰值动态范围；对于边沿 >3nsec 的波形，动态范围 >12Vpp
专为z小化设备负载和z佳响应而设计的配件
兼容 AutoProbe 接口
 注意： Keysight 1157A/58A 已于 2014 年 6 月 1 日停产。这些产品的支持期限为 2019 年 9 月 1 日。N2750A-52A InfiniiMode 差分探头或 N2795A/96A 单端有源探头是推荐的替代探头。要与 Infiniium 548xx、8000、80000 型号一起使用，请订购带 InfiniiMax 探头的 InfiniiMax 1132A 或 1134A。探头
特征：
2.5 GHz 带宽
小尺寸使探测更容易
100 k-ohm，0.8 pF，非谐振输入阻抗
/- 15 V 偏移
5 V 峰峰值动态范围；对于边缘 >3nsec 的波形，动态范围 >12Vpp
专为z小化设备负载和z佳响应而设计的配件
兼容 AutoProbe 接口
Keysight 1157A 有源探头为研发工程师提供了探测 DUT 上难以触及区域的小几何形状所需的性能。该探头专为 Infiniium 系列和 InfiniiVision 5000、6000 和 7000 系列示波器（6000 系列 100MHz 型号除外）而设计
