E8257D射频发生器指导说明

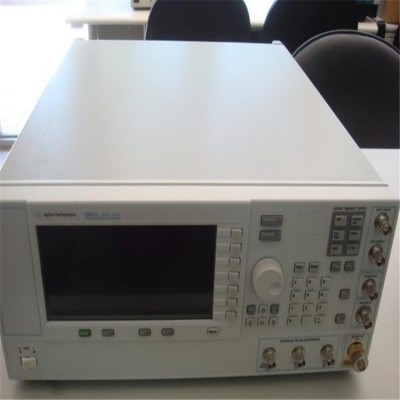

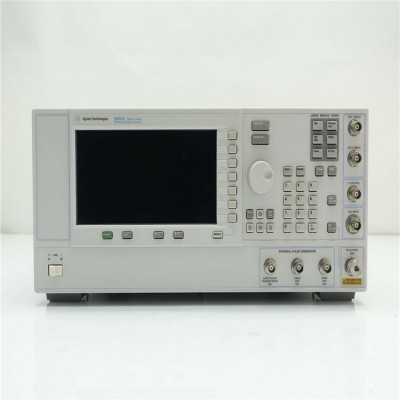

E8257D 安捷伦射频发生器
E8257D 是 Agilent 的 67 GHz RF 发生器。射频发生器是工程师在测试电子设备时用来生成正弦输出的工具。输出将自动使其频率在频率之间变化或扫描。“扫描”是频率变化的一个完整周期。工程师使用射频信号发生器作为测试设备，主要用于测量滤波器、放大器和电气元件的响应。
附加功能：
频率范围：250 kHz-67 GHz
输出功率典型性能：23dBm @ 20 GHz， 17dBm @ 40 GHz， 14dBm @ 67 GHz，具有出色的电平精度
调制：AM、FM、脉冲、相位
宽频率范围 - 250 kHz 至 20、31.8、40、50 或 67 GHz（工作至 70 GHz），分辨率为 0.001 Hz
高输出功率 - 23dBm @ 20 GHz、 17dBm @ 40 GHz、 14dBm @ 67 GHz 的典型性能，具有出色的电平精度
世界级的 SSB 相位噪声
灵活的模拟调制格式 - AM、FM、相位和脉冲
双内部函数发生器 - 正弦波、方波、三角波、斜波和噪声波形
轻松扩展频率 - 使用 OML, Inc. AG 系列毫米波模块z高可达 325 GHz。
窄脉冲调制 - 典型的 8ns 上升/下降时间和 20ns 脉冲宽度，从 10 MHz 到 67 GHz
多种高速扫描模式 - 数字步进/列表扫描和模拟斜坡扫描，具有与 Agilent HP 8757D 标量网络分析仪的代码兼容性
使用 PSA 系列频谱分析仪进行外部控制
向后兼容 - 与前几代 PSG 信号发生器具有相同的外形尺寸和 100% 代码兼容
Agilent E8257D PSG 模拟信号发生器的高输出功率和卓越的电平精度通常无需外部放大器来测试高功率设备，并z大限度地降低测试不确定性，以便在设计过程的早期识别错误。世界一流的相位噪声性能是本地振荡器、低抖动时钟替代和相邻信道选择性测试的理想选择。在测试高级射频和微波雷达、通信和控制系统时，PSG 模拟信号发生器可提供您所需的性能。
