不能错过的旋转式流量计

工作原理

旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到一定距离（约等于管径的1/3至2/3倍）达到zui小，然后才转而逐渐扩大到充满整个管截面，流股截面zui小处，速度zui大，而相应的静压强zui低，称为缩脉。因此，当流体以一定的流量流经小孔时，就产生一定的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。

产品结构

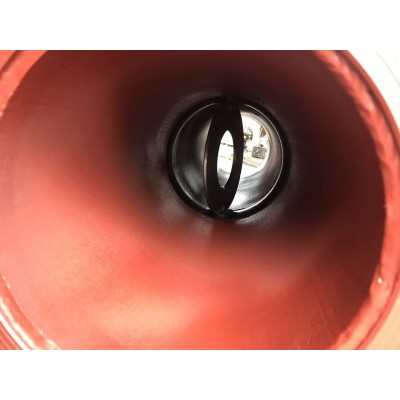

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
