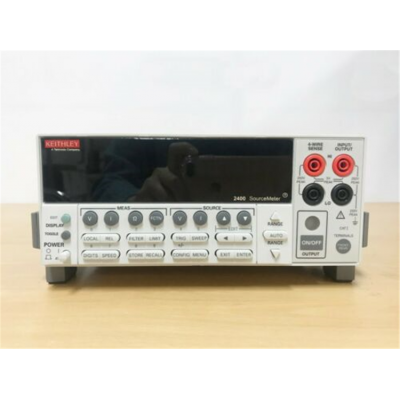

Keithley2400C源表20w

2400C 吉时利源表
2400C 是 Keithley 的 20 瓦源表。源表仪器是一种电子测试设备，可测量和记录精确的电压和电流数据。源仪表以高精度收集信息，非常适合电流电压 (IV) 表征、半导体测试以及具有正电流源值和负电流源值的测试设备。
附加的功能：

200V, 1A, 20W SourceMeter 带接触检查
五合一仪器（IV Source、IVR Measure）
源和汇（4 象限）操作
0.012% 基本测量精度，5? 位分辨率
2 线、4 线和 6 线远程 V 源和测量传感
1700 个读数/秒，4? 位，通过 GPIB
用于快速分类/分箱的通过/失败比较器
可用的高速感应引线接触检查功能
用于自动化/处理器/探针控制的可编程 DIO 端口
标准 SCPI GPIB、RS-232 和 Keithley Trigger link 接口
Keithley LabTracer 2.0 IV 曲线追踪应用软件（下载）
Keithley 2400C SourceMeter 是一款 20W 仪器，可提供和测量从 5V（源）和 1V（测量）到 200V DC 的电压和从 10pA 到 1A 的电流。Keithley 2400C 非常适合测试各种设备，包括二极管、电阻器、电阻器网络、有源电路保护设备以及便携式电池供电设备和组件。Keithley 2400C 还可用于系统电源和 IDDQ 测试应用。

接触检查功能可检测在进行远程感应 (Kelvin) 测量时，由于力线或感应线中的电阻过大而可能导致错误的测量。这种电阻有许多潜在的来源，包括 DUT 接触不良、开关卡上的继电器触点失效以及电线太长或太细。

紧密集成仪器的优势

通过将源和测量电路连接在一个单元中，这些仪器与配置有单独的源和测量仪器的系统相比具有多种优势。例如，它们z大限度地减少了测试站开发、设置和维护所需的时间，同时降低了系统拥有的总体成本。它们通过消除与使用多个仪器相关的许多复杂同步和连接问题来简化测试过程本身。而且，它们紧凑的半机架尺寸节省了测试机架或工作台中宝贵的“空间”。

五机合一（IV Source，IVR Measure）

SourceMeter 仪器的紧密耦合特性提供了许多优于单独仪器的优点。例如，它通过减少 GPIB 流量和简化远程编程接口来提供更快的测试时间。它还可以保护被测设备免受意外过载、热失控等造成的损坏。电流和电压源都可以通过回读进行编程，以帮助z大限度地提高设备测量的完整性。如果回读达到编程的合规性限值，则源被钳位在限值处，提供故障保护。

四、特点

所有 SourceMeter 仪器都提供四象限操作。在***象限和第三象限，它们作为电源运行，为负载供电。在第二和第四象限，它们作为接收器运行，在内部耗散功率。电压、电流和电阻可以在源或汇操作期间测量。

可选的接触检查功能

接触检查功能使在自动测试序列开始之前快速轻松地验证良好连接变得简单。这消除了与接触疲劳、破损、污染、连接松动或断开、继电器故障等相关的测量错误和虚假产品故障。此功能的一些功能是：
