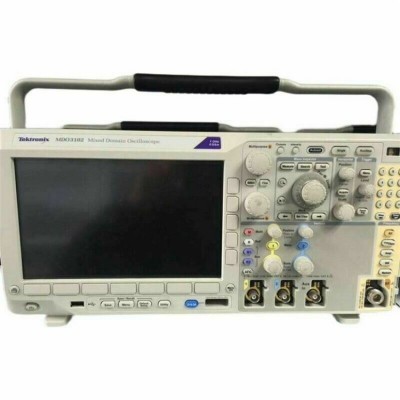

MDO3102混合信号示波器
MDO3102泰克(Tektronix)示波器，泰克MDO3102的产品说明：主要性能指标 示波器 分为 2条模拟通道和 4条模拟通道

主要性能指标
示波器
分为 2 条模拟通道和 4 条模拟通道两种型号
1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号
带宽可以升级（高达1 GHz）
高达5 GS/s 的采样率
所有通道上 10 M点的记录长度
>280,000 wfm/s 的zui大波形捕获速率
标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽
频谱分析仪
频率范围
标配： 9 kHz – 示波器带宽
选配： 9 kHz - 3 GHz
超宽捕获带宽，高达 3 GHz
任意函数发生器（选配）
13 种预先定义的波形类型
50 MHz 波形生成功能
128 k 任意波形发生器记录长度
250 MS/s 任意波形发生器采样率
逻辑分析仪（选配）
16 条数字通道
所有通道上 10 M点记录长度
121.2 ps 定时分辨率
协议分析仪（选配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线
数字电压表（产品注册后提供）
4 位 AC RMS、DC 和 ACDC RMS 电压测量
5 位频率测量
主要特点
FastAcq? 高速波形捕获速率，迅速发现难检异常信号
Wave Inspector? 控件，轻松导航及自动搜索波形数据
33 种自动测量和波形直方图，简化波形分析
TekVPI? 探头接口，直接支持有源探头、差分探头和电流探头，可自动确定标度和单位
9 英寸 (229 毫米) WVGA 宽屏彩色显示器
体积小，重量轻 - 仅厚 5.8 英寸（147 毫米），仅重 9.2 英磅（4.2 公斤）
频谱分析
为常用任务提供专门的前面板控件
自动峰值标记，识别频峰值值的频率和幅度
手动标记，实现非峰值测量
光迹类型包括： 正常、平均、zui大保持和zui小保持
三维频谱图显示，方便地观察和深入了解缓慢变化的射频现象
自动测量包括： 信道功率、邻道功率比 (ACPR) 和占用带宽 (OBW)
任意函数发生功能
生产预定义的信号，快速仿真设计中缺少的器件
捕获模拟或数字输入端信号，传送到任意编辑存储器，并从 AFG 中复制出信号
向任意信号添加噪声，轻松地进行余量测试
混合信号设计和分析
自动触发、解码和搜索并行总线
多通道建立时间和保持时间触发
MagniVu? 高速采集，在数字通道上提供 121.2 ps 的精细定时分辨率
