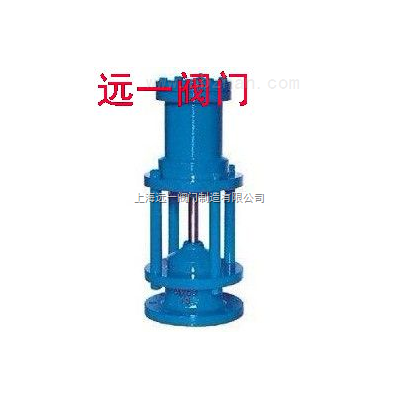

液动池底排泥阀H742X-10/16
一、H742X-10/16液动池底排泥阀用途：
本阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合*技术自主开发生产，是现目前国内质量zui稳定的排泥阀。还可为按需生产和加工定制。
二、H742X-10/16液动池底排泥阀引用标准：
设计与制造标准：GB12235-89
法兰连接标准： GB/T17241.6-98
试验和检验标准：GB13927-92
阀门材料标准： GB12226-89
三、H742X液动池底阀作用原理：
本类阀门又阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。
四、H742X主要技术参数：
|
阀体部分 |
型号 |
H742X-10 |
H742X-16 |
|
|
公称压力（MPa） |
1.0 |
1.6 |
||
|
试验压力 |
密封（MPa） |
1.1 |
1.76 |
|
|
强度（MPa） |
1.5 |
2.4 |
||
|
适用介质 |
水 |
|||
|
温度（°C） |
<80 |
|||
|
驱动部分 |
驱动介质 |
滴水（使用压缩空气，订货时注明） |
||
|
驱动压力（MPa） |
0.3—1.0 |
|||
|
介质温度（°C） |
<50 |
|||
|
控制部分 |
控制器输入电压（V） |
Ac220 |
||
|
电磁阀线圈电压（V） |
Ac220 |
|||
|
电磁阀线圈功力（W） |
10—15 |
|||
五、H742X液动池底阀主要零件材料：
|
零件名称 |
阀座 |
阀瓣 |
阀杆 |
缸体 |
活塞板 |
活塞皮碗 |
|
材料牌号 |
HT200 |
HT200 |
不锈钢 |
HT200 |
HT200 |
耐磨橡胶 |
六、H742X法兰连接外形尺寸表：
|
公称通径 |
D |
D1 |
H |
H1 |
Z-φd |
进液管连接 |
|
100 |
215 |
180 |
450 |
110 |
8-18 |
1/2” |
|
150 |
280 |
240 |
490 |
110 |
8-23 |
1/2” |
|
200 |
335 |
295 |
530 |
110 |
8-23 |
1/2” |
|
250 |
390 |
350 |
570 |
110 |
12-23 |
1/2” |
|
300 |
440 |
400 |
610 |
140 |
12-23 |
3/4” |
|
400 |
565 |
515 |
710 |
140 |
16-25 |
1” |
|
500 |
670 |
620 |
810 |
160 |
20-25 |
1” |
|
故障现象 |
检查内容 |
处理方法 |
|
阀门不能正常启闭 |
1、电磁换向阀的输入电压是否正常 |
按说明书要求输入电压 |
|
2、接插是否完好，接管有无泄漏，管路是否接错 |
纠正接管泄漏问题按说明书要求接好管路 |
|
|
3、密封件有无破损，驱动压力是否正常 |
更换密封件，调试压力 |
