详情资料MSO44示波器泰克MSO44

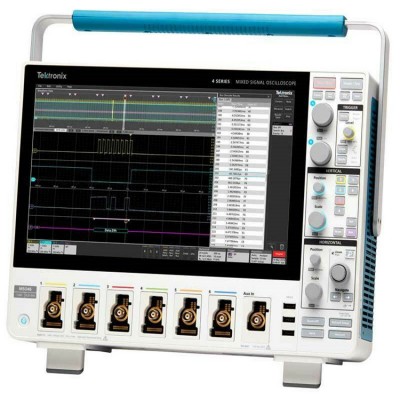

泰克MSO44示波器
泰克MSO44混合信号示波器?带宽 (所有模拟通道)
200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升级)
采样率 (所有模拟/数字通道)
实时: 6.25 GS/s
记录长度 (所有模拟/数字通道)
31.25 M 点标配 (62.5 M 点选配升级)
波形捕获率
>500,000个波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高达 16 位
标准触发类型
边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和保持时间，上升/下降时间，并行总线，顺序，可视触发
辅助触发≤300 VRMS (仅边沿触发)
泰克MSO44混合信号示波器?标准分析
光标：波形，V 条，H 条，V 和 H 条
测量：36 项
FastframeTM：分段内存采集模式，大触发速率 波形/秒
示图：时间趋势、直方图、频谱
数学: 基本波形代数, FFT, 高级公式编辑器
搜索: 搜索任何触发标准
选配分析
频谱视图：频域分析，独立控制频域和时域
功率测量和分析
泰克MSO44混合信号示波器?选配串行总线触发，解码和分析
I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
任意波形/函数发生器1
50 MHz 波形生成
波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图
数字电压表2
4 位 AC RMS、DC 和 DCAC RMS 电压测量
触发频率计数器2
8 位
显示器
13.3-inch (338 mm) TFT color
高清 (1920 x 1080) 分辨率
容性（多触点）触摸屏
连接能力
USB 2.0 主控, USB 2.0 设备 (5 端口); LAN (10/100/1000 base-T 以太网); HDMI 3
e*Scope?
使用标准网络浏览器，通过网络连接远程查看和控制示波器
泰克MSO44混合信号示波器?外观尺寸
