服务型FSW26信号分析仪26.5GHz

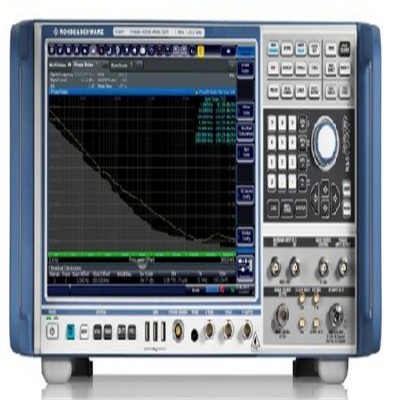

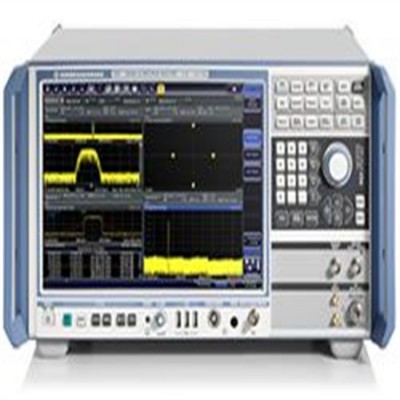

FSW26 罗德与施瓦茨信号分析仪
FSW26 是罗德与施瓦茨的 26.5 GHz 信号分析仪。工程师使用信号分析仪来结合频谱和矢量信号分析仪的功能。信号分析仪是一种电子测试设备，用于测量输入信号的功率、幅度、失真、相位噪声、调制和解调质量附加的功能：

在 10 kHz 偏移（1 GHz 载波）下的低相位噪声为 –137 dBc (1 Hz)
用于 WCDMA ACLR 测量的 –88 dBc 动态范围（带噪声消除）
高达 2 GHz 的分析带宽
< 0.4 dB 总测量不确定度高达 8 GHz
高达 512 MHz 带宽的实时分析
高分辨率 12.1" (31 cm) 触摸屏，操作方便
多个测量应用程序可以并行运行和显示
支持的技术：

WCDMA/HSPA/HSPA
3GPP LTE
GSM/EGPRS/EDGE Evolution/VAMOS
CDMA2000? 1xEV-DO
CDMA2000? 1xRTT
TD-SCDMA
GSM-R
利乐
cdmaOne
DECT
WLAN IEEE 802.11 a/b/g/j/p/n/ac
ZigBee? IEEE 802.15.4
射频识别
WRAN IEEE 802.22
WWAN IEEE 802.20
DVB-H
ISDB-T 1 段
CMMB
DVB-T
数字电视-T2
ISDB-T
是
调频
DVB-S
DVB-S2
文档 3.1
具有典型的低显示平均噪声水平 (DANL)。在不使用前置放大器的情况下，R&S FSW 在 2 GHz 时为 –159 dBm (1 Hz)，在 25 GHz 时为 –150 dBm (1 Hz)，可在较宽的频率范围内快速可靠地测量杂散发射。借助分析仪的开关选择噪声消除功能，DANL 可进一步提高 13 dB。因此，用户甚至可以识别先前隐藏在本底噪声中的z小杂散发射，并有效地优化传输系统。
