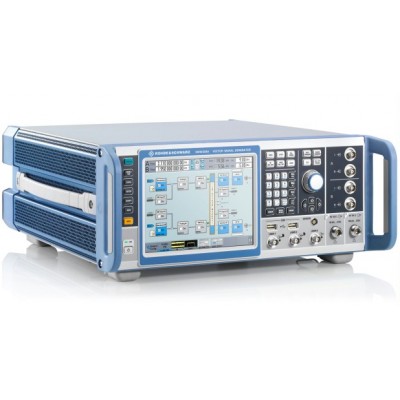

R&S罗德施瓦茨SMW200A 矢量信号发生器

 主要特点  JIANG

频率范围介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz

可选的附加射频路径（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）

通用配置：从单通道矢量信号发生器到多通道 MIMO 接收机测试仪

具有八个信号源以及 32 个衰落通道，非常适用于 MIMO、MSR 或 LTE Advanced 应用

采用模块化体系架构，以便更好地适应各种应用

描述

SMW200A 是一种矢量信号发生器，适用于严苛的应用。 得益于灵活性、性能以及直观化操作，这款矢量信号发生器可用于生成复杂的高质量数字调制信号。SMW200A 是一款数字调制信号发生器，适用于新型宽带通信系统的开发、3G 和 4G 及 5G基站的验证或航空航天和国防工业应用。内部基带高达 2 GHz 的 I Q 调制带宽满足第四代及第五代标准（5G、LTE Advanced 及 IEEE 802 11ac ad），SMW200A 是为满足未来需求而设计的。

主要特点

满足您的所有要求

 频率范围介于 100kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz

可选的附加射频路径（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）

通用配置：从单通道矢量信号发生器到多通道 MIMO 接收机测试仪

具有八个信号源以及 32 个衰落通道，非常适用于 MIMO、MSR 或 LTE Advanced 应用

采用模块化体系架构，以便更好地适应手头上的应用

简化设置

 轻松生成复杂信号

在两个具有实时编码器及 ARB 的内部基带模块上，有八个基带发生器

内部数字增加基带信号，即便存在频率及电平偏移

宽带基带及矢量信号发生器集于一体

支持所有重要的数字标准，比如 5G 候选空中接口、LTE（z高第 12 版）、3GPP FDD/HSPA/HSPA、GSM/EDGE/EDGE Evolution、CDMA2000®/1xEV-DO、WLAN IEEE802.11a/b/g/n/j/p/ac/ad

不需要符合数字标准的单独的 PC 软件

生成适用于模块、接收机及 DFS 测试的雷达信号场景

LTE 及 3GPP 测试用例向导，便于根据3GPP TS 25.141 或 3GPP TS 36.141 轻松进行基站一致性测试

包络跟踪及 AM/AM、AM/φM 预失真选件，用于充分测试和验证 ET 调制器芯片组

将现实带到实验室

可选集成式衰落模拟器，用于在 160  MHz 的带宽下进行通道仿真

所有重要的衰落场景均已预设

安装四个衰落模块，提供多达 32 个“逻辑”衰减器

使用单个仪器实施所有重要的 MIMO 衰落场景，比如 2×2、3×3、4×4、8×4 及 4×8

支持复杂的应用，比如双载波 HSPA、LTE 载波聚合以及 MIMO 和多用户 LTE）

R&S®SGT100A 信号发生器模块，以提供八个射频通道

优化设备

高信号质量，有助于在频谱和调制测量中确保高精确度

内部基带 2 GHz I/Q 调制带宽（射频带宽）

在 2 GHz 带宽内，调制频率响应为 <0.4 dB（测量值）

高端脉冲调制，开关比为 > 80 dB 以及上升/下降时间为

优秀的频谱纯度（在 1 GHz、20 kHz 偏置下，SSB 相位噪声通常为–139 dBc）

相位相参选项，比如用于波束赋形应用

3 GHz、6 GHz 及 12.75 GHz 射频通道（带电子衰减器）

加快开发

直观化操作概念以及智能帮助功能，帮助用户很快取得成功

关键操作元素框图，直观呈现信号流

自适应 GUI，提供简单及复杂场景的概览

图形化信号监控，几乎覆盖信号流中的每个点

提供完整用户文件的上下文有关在线帮助系统

SCPI 宏记录器及代码发生器，用于通过手动操作步骤生成可执行的远程控制代码（比如，针对 MATLAB®、CVI 等）

根据您的需求不断改进

仪器定制化，以适应几乎所有的应用

便于改造基带模块的先进插件系统，无需重新校准仪器

可随时进行软件升级，只需通过密钥单快速激活
