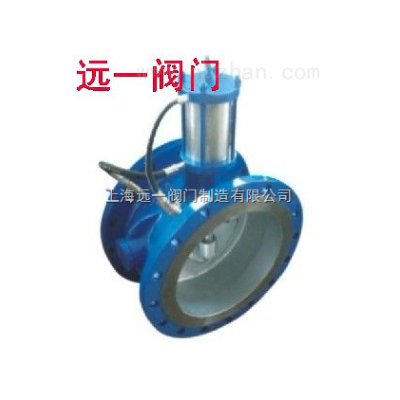

活塞式管力阀BFDG7H43HR-10

产品介绍

BFDG7H43HR-10活塞式管力阀是远一阀门公司工程技术人员参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统安全。该阀是当前国内外结构颖、性能、进行zui可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水利、市政、环保等行业供排水系统。

技术参数

名称	公称通径（mm）	适用温度℃	适用介质	流阻系数	zui低工作压力（Mpa）
参数	DN150-DN2000	0-80	泥污、污水油品、海水	0.3-1.1	≥0.1
名称	关阀时间（可调）	开阀时间（可调）	结构长度标准	法兰标准	泄漏量
参数	快关1-3秒慢关5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

主要材料

零件名称	阀体	阀心	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	不锈钢	橡胶	O型密封圈
	碳钢	碳钢	不锈铁
	不锈钢	不锈钢

主要尺寸

公称通径	D1	D2	L	Z-φd	重量（kg）
150	285	240	260	8-φ22	75
200	340	295	290	8-φ22	100
250	395	350	330	12-φ23	140
300	445	400	355	12-φ22	180
350	505	460	380	16-φ22	230
400	565	515	405	16-φ24	290
450	615	565	430	20-φ26	370
500	670	620	455	20-φ26	420
600	780	725	505	20-φ30	720
700	895	840	610	24-φ30	830
800	1015	950	660	24-φ33	1150
900	1115	1050	710	28-φ33	1600
1000	1230	1160	810	28-φ36	1900
1200	1455	1380	960	32-φ39	2460
1400	1675	1590	1110	36-φ42	3800
1600	1915	1820	1500	40-φ48	4800

工作原理

1、开阀

当水泵启动后进口端水经过、过滤器、闸阀、高压管、进入活塞缸下部，在水的压力下推动活塞上下带动小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。

2、关阀

停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的回水压力水进入过滤器、闸阀、高压管、进入活塞缸上部，在水的压力下推动活塞带动小阀板缓慢关闭，zui终实现关闭。

主要特点

1、管力阀结构；本阀门由阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。

2、管力阀工作原理：管力阀在泥沙和杂物较多的一些情况下（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊情况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同情况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水利、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是当前国内外结构颖、性能、运行z可靠的泵站新型控制设备。
