AWG510波形发生器泰克AWG510发生器

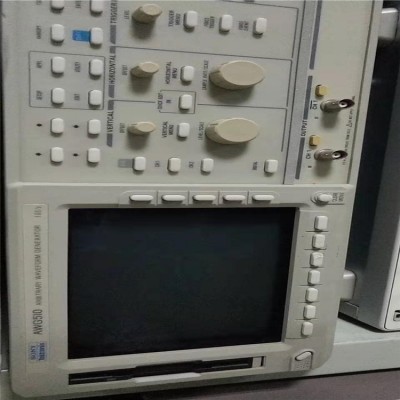

AWG510 泰克任意波形发生器
AWG510 是泰克的任意波形发生器。任意波形发生器 (AWG) 是人们用来生成重复或单次电波形的一种电子测试设备。单次波形需要内部或外部触发源，而重复波形则不需要。将波形发生器产生的信号注入到设备中，以便在测试期间进行分析、发现设备问题或确认正常运行。
附加的功能：

一个通道，10 位垂直分辨率
外部时钟输入允许抖动插入和同步
10 通道、1 GHz 数字数据生成（选项 03）
实时噪声生成
支持直接外部时钟和 10 MHz 参考输入
来自 DSO 的波形传输
从 GPIB、软盘或 10base-T 以太网传输文件
易于使用的屏幕波形编辑
独特的实时排序链接多个波形文件创建几乎无限长的波形
内置 3 GB 硬盘，用于海量数据存储
用于磁盘驱动器测试的用户修改隔离脉冲
用于 ATE 应用的可选 78 MB 闪存盘
应用

通信设计和测试：

低频调制射频
使用 FSK、PSK 和 QAM（正交调制）对蜂窝、传真和
现代通讯
光通信设计与测试：

反射、串扰和接地反弹模拟
真实世界的模拟：

损坏的理想波形
使用抖动编辑器将抖动添加到波形
EMP/EMI 和其他系统噪声
电源噪声和纹波
传感器模拟
作为泰克任意发生器系列的一员，AWG 500 系列是一款高性能的混合信号源。AWG 500 系列提供 1 GS/s 采样时钟速率和 4 M 字执行存储器。
