安捷伦4156B参数分析使用资料

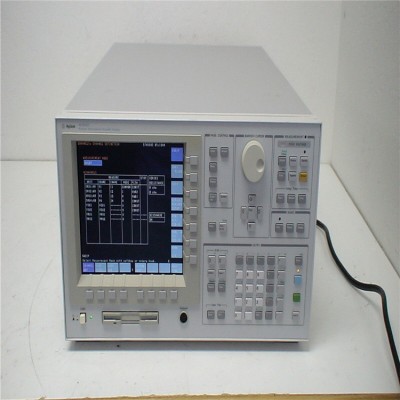

4156B 安捷伦半导体参数分析仪
4156B 是安捷伦的半导体参数分析仪。半导体参数分析仪是用于各种测量功能的多合一工具。半导体参数分析仪可以测量和分析多种电子设备、材料、有源或无源元件、半导体或任何其他类型的电子设备的电气特性。工程师使用这台测试设备来监测不同类型设备中的电流和电压响应。附加的功能：
高分辨率/准确度和宽范围。I：1 fA 至 1 A（20 fA 偏移精度），V：1μV 至 200 V
采用直流或脉冲模式的全自动 IV 扫描测量，可扩展至 6 个 SMU
同步应力/测量功能，两个高压脉冲发生器单元 (±40 V)
时域测量：60μs – 可变间隔，z多 10,001 个点
易于使用：类似于曲线跟踪器的旋钮扫描，自动分析功能
自动化：内置 HP Instrument BASIC、触发 I/O 功能
设置测量和/或压力条件
控制测量和/或压力执行
执行算术计算
在 LCD 显示屏上显示测量和计算结果
执行图形分析
存储和调用测量设置，以及测量和图形显示数据
转储到打印机或绘图仪以进行硬拷贝输出
使用内置的 HP Instrument BASIC 执行测量和分析
自检、自动校准
Agilent HP 4156B 是下一代精密半导体参数分析仪。您将获得z好的数字扫描参数分析仪、可靠性测试仪、功能强大的故障分析工具和自动进货检测站，所有这些都集成在一台仪器中。
这个新系列经过明确设计，旨在为评估您的亚微米几何器件提供前所未有的精度和功能。使用一台灵活的仪器，您可以从材料评估和器件表征一直到z终封装部件检查和现场故障分析，提高您的半导体质量。

Agilent HP 4156B 提供四个内置电源/监控器单元 (SMU)、两个电压源单元 (VSU) 和两个电压监控器单元 (VMU)。Agilent HP 4156B 将电流分辨率扩展至 1 fA，准确度扩展至 20 fA。HP 4156B 在每个 SMU 上使用全开尔文遥感。

您可以随时添加配备 0V/1.6 A 接地装置的 Agilent HP 4150 1B SMU 和脉冲发生器扩展器。扩展器接受两个 10 0 mA/100 VSMU 或一个 1A/200V SMU，以及两个特别同步的 40V/200 mA/1 μs 脉冲发生器。
