罗德与施瓦茨SMCV100B矢量信号发生器

罗德与施瓦茨SMCV100B矢量信号发生器

SMCV100B信号发生器操作说明 JIANG

在应用和生产中提供灵活性

SMCV100B矢量信号发生器率先成为适用于汽车电子、广播电视、导航和无线应用的多标准平台。R&S?SMCV100B 功能独特，可用于从实验室到生产以及整合不同技术的多种应用。

主要特点：

• 适用于广播电视、导航、蜂窝和无线应用的多标准平台

• 全软件选件定义的矢量信号发生器，具备5"触摸屏

• 先进的射频信号生成概念，频率范围介于4kHz至7.125GHz

• 输出功率高达25dBm

• 调制带宽高达240MHz

产品优势：

&稳定性

频率产生单元，作为信号发生器的基础和核心，自然而然成为工程师们大开脑洞的首要对象。

今天，得益于半导体技术的不断进步，直接合成混频架构的出现，让模数概念又有了新的玩法。

采用的直接数字射频上变频技术来生成频率高达2.5GHz的输出信号。这允许在数字域中进行I/Q调制和RF信号生成，消除了传统模拟I/Q调制器常见的I/Q不平衡误差和LO泄漏。由于有了新概念，信号发生器的SSB相位噪声性能非常好。模拟混频概念用于生成2.5GHz以上的频率。

品质保证&性价比

是能够涵盖5GNRFR1到7.125GHz的经济型信号发生器，这也使其成为移动通信应用的理想选择。 SMCV100B还可以使用 WinIQSIM2仿真软件，该软件支持所有常见的蜂窝和无线连接标准，包括IoT和Wi-Fi（802.11xx）等标准。

作为享誉业界的射频专家，R&S将在射频设计和信号分析能力表现出的价值和出色的可靠性，继续发扬在 SMCV100B身上，支撑起新架构"直接数字合成"的技术优势。

SMCV100B是优化现有测试系统的理想解决方案。生产部门通常都需要程度的灵活性和极快的响应时间，以生成不同标准的信号。凭借其平台概念， SMCV100B可以完全满足这些要求，之前用于不同标准的多个信号源现在只需一台 SMCV100B即可代替，为未来测试系统的扩展实现成本控制。

硬实力&软实力

更为关键的是， SMCV100B并不"偏科"，不管是在硬件上，还是软件系统方面，都已经达到了一个新的高度。

SMCV100B为内部基带信号生成提供了强大的硬件。它可以在FPGA中实时生成信号，也可以使用ARB发生器直接生成用于数字通信标准的I/Q信号。

FPGA中的实时信号生成专用于广播标准。这种技术能够连续和长时间不间断地生成用于解码的不同数据内容（音频、视频、数据、PRBS）的信号。这样的长序列对于测试调谐器的性能或EMC是必需的。

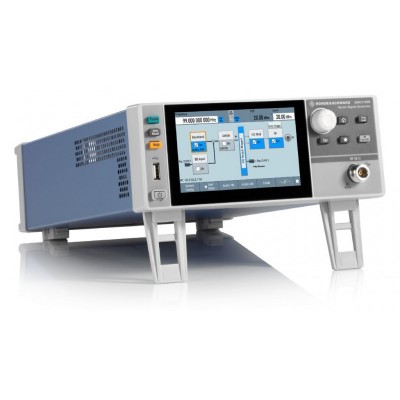

SMCV100B矢量信号发生器

选配附件：

频率选件

SMCVB-B103：8kHz到3GHz

SMCVB-KB106：频率扩展至6GHz

SMCVB-KB107：频率扩展至7.125GHz

射频选件

SMCVB-K31：高输出功率

SMCVB-K709：低相位噪声

矢量系统选件

SMCVB-K19：数字基带接口

SMCVB-K511：任意波形内存扩展至512Msample

SMCVB-K512：任意波形内存扩展至1Gsample

SMCVB-K505：任意波形流

SMCVB-K519：基带支持广播电视标准

SMCVB-K521：基带扩展至120MHz射频带宽

SMCVB-K522：基带扩展至160MHz射频带宽

SMCVB-K523：基带扩展至240MHz射频带宽
