JGT526-C电气用可弯曲金属导管弯曲试验机

JGT526-C电气用可弯曲金属导管弯曲试验机 金属导管弯曲试验装置 金属导管弯曲试验机

一、可弯曲金属导管弯曲试验机简介：

本试验机适用于电气用可弯曲金属导管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。依据规范：JG/T526《建筑电气用可弯曲金属导管》、JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求生产。

二、可弯曲金属导管弯曲试验机技术参数：

1.试样导管直径: 15、20、25mm

2.弯曲内半径：48、60、75mm

3.试样弯曲总角度：90°

4.外形尺寸：350×250×255（长×宽×高）

5.重量：17kg

三、可弯曲金属导管弯曲试验机结构说明：

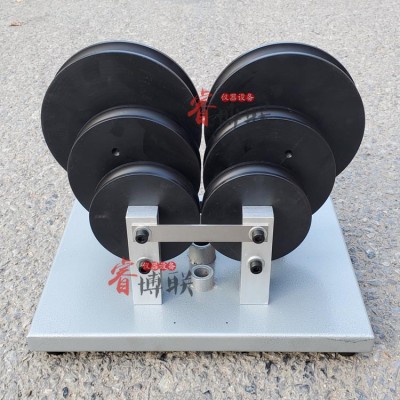

本试验机由底座、支架、成型模、弯曲型辊装置等组成。

四、可弯曲金属导管弯曲试验机使用说明：

导管按规定的弯曲半径每次沿左右方向缓慢弯曲90度，连续重复4次，z后保持弯曲状态5min，其外表不应有裂痕，用量规检查导管内径，可顺利通过。

五、可弯曲金属导管弯曲试验机测试方法：

将试样垂直固定在弯曲试验机上，按照规范选与试样同一半径的滚筒，装在弯曲试验机上，手动将试样向左缓慢弯曲90度，手动恢复垂直，再手动向右缓慢弯曲90度，手动恢复垂直，此过程为一次操作，连续操作4次，然后手动将试样向右缓慢弯曲90度并保持5min。将弯曲状态的试样取下后整体旋转（45正负5）度，一端朝上，另一端朝下。z后将内径量规从试样顶端投入，应顺利通过。
