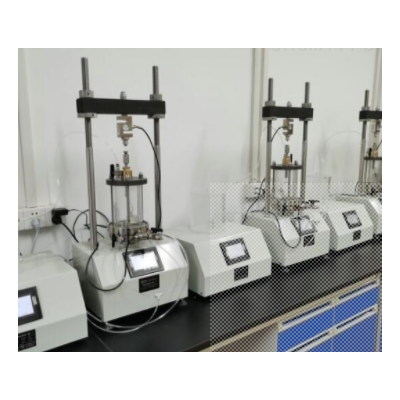

十字板剪切仪

十字板剪切仪
组成部分：
1、容器:容器底座、容器筒体、透水板、传压活塞、排水阀。
2、采集处理软件一套。
3、数显触摸屏与数据采集器。
4、扭力传动装置:机架、升降部件、步进电机、联轴器、以及十字板等组成。
5、垂直气压加载装置:气缸、活塞,加压横梁,立柱,调节螺栓等。
6、百分表。扭矩传感器。
7、机架箱体:开关电源、触摸屏、三通两位球阀、精密调压阀、真空抽气机开关、电源插座、网口和进气口,气压传感器,微型真空抽气机。
十字板剪切仪选点和连接方法：
1、根据地质勘探的布点要求，选取好位置，先在触探试验点两旁的地上拧两个地锚，拧前用铁锹在锚地点挖一个V型坑,然后将地锚竖在V型槽内以缓慢的速度拧下，拧锚时用地锚压铁套在地锚杆上，将两根加力杆分别插在地锚压铁两边，两人或多人以推磨状地锚缓慢旋转拧下，两根地锚相距约0.8m，然后将地面铲平，铺上两块木垫板。
2、与底架槽钢，用螺钉连接好后，安放在垫木板上，使两根已下好的锚位于支架两边，两根槽钢的中部，再将地锚压铁套在锚杆上，使底架槽钢与压铁相互连接，插好地锚销钉，将3螺丝钉旋在地锚压铁的螺孔中，矩形旋入使其顶紧底架槽钢，施压时注意贯入支架须与地面垂直，若不垂直可将一边螺钉继续旋入以达到垂直的目的，如贯入支架与地面倾斜，螺钉压紧已无法调整，可以松开螺钉，抽动一边垫板（高的一端）使垫板下土向两边推去减少其高度，以保证支架垂直地面。
