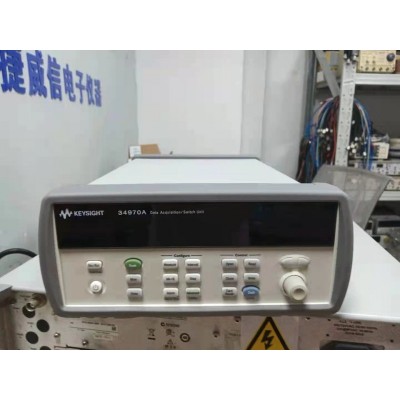

34970A数据采集 / 数据记录仪开关单元

特点:

• 带内置GPIB和RS232接口的3插槽大型机
• 6个1/2位(22位)内部数字多用表，每秒扫描高达250个通道(选项001不提供)
• 8个开关和控制插件模块可供选择
• 内置信号调理测量热电偶，RTD和热敏电阻，交流/DC电压和电流；阻力；频率和周期
• 非易失性存储器的50 k读数可在断电时保存数据
• 每个通道上的高/低报警限值，加上4个TTL报警输出
• 免费Benchlink数据记录器软件，无需编程即可创建测试

Agilent 34970A易于用于多种数据记录和监控应用，无论是独立使用还是与计算机配合使用。其灵活的模块化设计使其可从20个通道扩展到120个通道，并允许您添加执行器、数字I/O和模拟输出通道以实现简单控制。它的小尺寸和加固特性使其非常适合便携式应用，其小尺寸使其非常适合狭窄的台式测试。如果您希望自动化测试，标准GPIB (IEEE 488)和RS-232接口可让您对仪器进行编程。

此外，每个通道都可以独立配置。这意味着您可以配置通道1用于dcV，通道2用于K型热电偶，通道3和13用于4线RTD测量，所有这些都在同一个模块上，所有这些都在一次扫描中完成。对于自定义线性转换，在任何通道上使用MxB缩放功能。您甚至可以显示自定义的3字符工程标签，如RPM或PSI，以识别您的测量单位。
警报也可以基于每个通道提供。输入上限和/或下限。该装置将每个读数与其限值进行比较，并标记任何超出范围的测量值。您可以将四个TTL报警输出之一分配给任何输入
通道触发外部报警灯，警报器，或发送一个TTL脉冲到您的控制系统，所有这些都没有连接PC。

该装置自动建立一个扫描列表，该列表包括所有已配置的输入(甚至包括来自Agilent 34907A多功能模块的数字输入),按通道号升序排列。您可以通过设置设备的内部计时器在特定时间间隔自动扫描、手动按下前面板按钮或发送软件命令或外部TTL触发脉冲来调整扫描速度。
