福州 高铁无砟轨道轨排丝杠

高铁无砟轨道轨排丝杠,中新运生产销售轨排配件,选用优良原材料,严格把控生产质量,让顾客用的舒心放心,欢迎新老客户莅临洽谈合作.

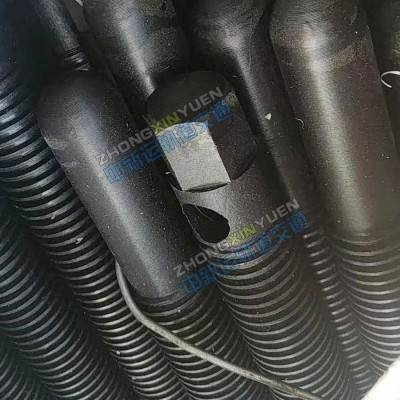

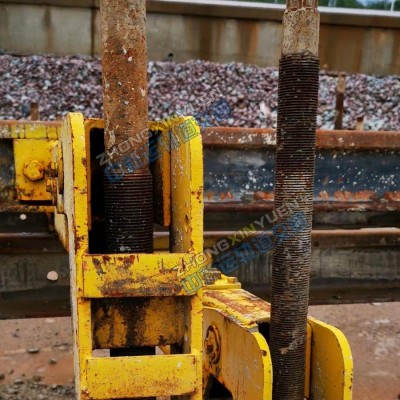

轨排提升螺杆丝杆用于调节轨排高低。

型号：tr48*3、tr52*3

轨道排架针对客运专线双块式无砟道床施工设计，其整体结构将应铺轨道组件合成为框架式，集工具轨、轨面高低调节器、轨向调节器、模板为一体，用60kg/m钢轨和型钢制造。排架长度根据轨枕间距设计。每排排架可安装17根双块式轨枕，整体铺装质量6.5t，纵向联结使用改制型60kg/m钢轨夹板。轨排各部尺寸和轨面高程按铺设60kg/m钢轨技术条件设计。

二、适用范围

①轨排适用各类双块式无砟轨道断面道床施工，满足铺设长轨的道床技术要求。

②适用线路条件：线路平面R≥1000m线路纵面i≤30‰

三、主要技术参数

轨排主要技术性能

① 排架轨距 1435±0.5mm

② 轨面调整量 430～860mm（超高值0～150mm）

③ 轨向调整量 左、右移动各50mm

④ 铺设轨枕类型 60kg/m轨道双块式轨枕

⑤ 铺设道床宽度 2800mm

轨排铺设技术参数

① 接头轨缝宽度 6～10mm

② 接头钢轨错牙 ≤0.5mm

③ 轨面高程、轨距、高低、水平、轨向等调整指标，执行有关客专技术规范。

四、轨排操作注意事项

① 轨排拼装时应严格遵守有关技术要求。

② 轨排与双块式轨枕间的悬挂组合应在分枕组装平台上进行。

③轨排使用轨行式铺装机铺设。

④ 轨排倒用应依靠本身支腿螺柱顶升并配合铺装机进行，不允懂随意撬动或冲击。

⑤ 定期检查校正轨排各部尺寸，杜绝超标使用。

⑥ 轨排存放时应有防变形、防锈蚀的管理措施。
