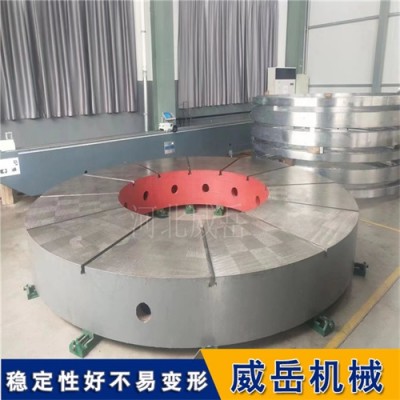

落地镗平板T型槽装平台铸铁平板多数据定制安装

铸铁平板本体结构包括：壁厚、加强肋、芯盒边缘和耐磨片。热芯盒还有加热装置。

铸铁平板芯盒的类型芯盒按材质分：有木质芯盒、金属芯盒、塑料芯盒及混合结构芯盒。按芯盒的结构分有敞口整体式芯盒、对开式芯盒、套框脱落式芯盒和拆卸式芯盒四大类。按功能分有普通芯盒及特种芯盒。

铸铁平板芯结构形式与设法：常用芯盒的组成包括本体结构和附具结构两部分。主体结构主要是指芯盒的壁厚、加强肋、边缘、活块及镶块等。这些结构应具有足够的强度、刚度和耐磨性，以及合理的尺寸精度和表面粗糙度。附具结构主要是指定位装置、锁紧装置、手把、吊轴，以及在制芯机工作台上固定用的凸耳结构等。

铸铁平板芯盒结构设计般据平均轮尺寸和选的料强度来确定，既要保证强度和刚度，又要使用轻便。

1、确定铝合金铸铁平板芯盒壁厚的曲线，金属芯盒壁厚确定后，芯盒的外壁可随形设计，但要求便于加工制造。

2、铸铁平板盒本体强设，在芯盒薄壁容易变形的位置可设加强肋，其布局方式遵循常规机械设计要求，加强肋的厚度一般不超过15mm。

3、铸铁平板芯盒边缘设计，芯盒边缘是指芯盒刮砂面或分盒面的外轮廓边缘，应将其加宽加厚，以提高刚度，防止变形。

4、耐磨片设计，芯盒的刮砂面或分盒面边缘应设计耐磨片，以提高耐磨性。一般用低碳钢钢板制成，厚度为3mm，使用M5螺钉固定。螺钉头部应低于刮砂面。

5、铸铁平板活块设计，铸铁平板芯盒中阻碍出芯或难以出芯的部分通常设置活块。芯盒中活块的取出方式有两种:一种是活块在出芯前取出;另一种是与砂芯同时取出，然后再脱离砂芯。

6)制将构分后加工，然后装这些装配构称装配的结构形式有嵌入式和定位销式两种，铸铁平板芯盒中的圆柱体、球体及妨碍芯盒加工的局部结构经常做成镶块，镶块与芯盒本休填补开修费

设计铸铁平台模时，尺寸精度、形状及位置精度等技术要求一般通过标注的形式注出，不能或不方便标注的技术要求以文字的形式进行描述。设计铸铁平板模板时还应虑加工制造、检验、安装、调修等使用过程中的工艺要求。模板的技术要求一般包括以下几个方面:

①定位销和导向销与模底板工作表面的垂直度公差。

②铸铁平台模样在模底板上的位置公差，包括上、下模样中重合度公差，模样与模底板的装配间隙公差，模样在模底板上装配的平面度公差等。

③也可对导销、模底板四边规定允许磨损的限值。

④其他要求，如填补螺钉孔洞、防锈处理、着色、模板管理等方面的技术要求。

为了使铸铁平板活块便于取出，铸铁平板活块与芯盒常用的连接固定形式有滑座式和定位销式。其中滑座式使用广泛，铸铁平板滑座式活块依靠设置在芯盒本体上的窝座固定和定位，芯盒座应有很好的配合以保证芯盒翻转180°后活块能够落下。
