泰克AWG610函数波形发生器

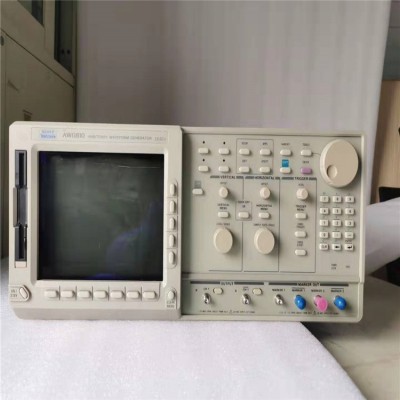

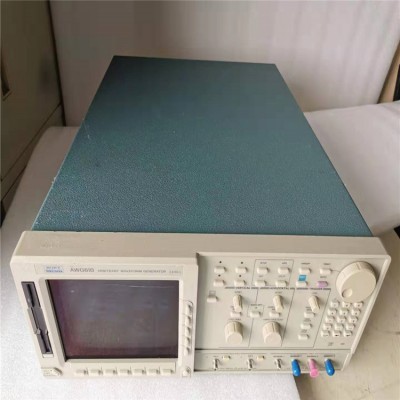

AWG610 泰克任意波形发生器
AWG610 是泰克的任意波形发生器。任意波形发生器 (AWG) 是人们用来生成重复或单次电波形的一种电子测试设备。单次波形需要内部或外部触发源，而重复波形则不需要。将波形发生器产生的信号注入到设备中，以便在测试期间进行分析、发现设备问题或确认正常运行。
附加的功能：

波形长度 – 512 到 8,100,032 点，为 8 的倍数。
序列长度 – 1 到 8,000 步。
序列重复计数器 - 1 到 65,536 或无限。
高达 2.6 GS/s 的采样率测试高速设备和子系统
可提供超过 800 MHz 的输出带宽
记录长度为 8 M 字以实现z长的信号播放时间
用于精确信号复制的 8 位垂直分辨率
通道 1 和互补输出
每个通道的标记输出 2 个，混合信号的可变和互补
400 fs 分辨率边沿偏移控制，提高时序精度
来自 DSO 的直接波形传输
从 GPIB、软盘或 10 base-T 以太网传输文件
易于使用的屏幕波形创建和编辑
灵活使用的任意或标准波形生成
独特的实时测序有效地将记录扩展为几乎无限的记录长度
可通过 GPIB 和 10 base-T 以太网进行编程
用于海量数据存储的内置硬盘
应用

磁盘驱动器读/写设计和测试
通信设计与测试
脉冲产生
真实世界的模拟
应用包括通过模拟“真实”物理层条件来表征新标准和新兴标准的设计。裕量测试包括模拟幅度和时序损伤的标称和损伤信号，例如：
相声
符号间效应
思考
地弹
噪声模拟
抖动测试等
泰克的高性能 AWG 系列任意波形发生器可以快速、精确、轻松地创建符合特定标准的理想信号或“真实世界”信号。它们提供从 1 GS/s 到 2.6 GS/s 的z高时钟速度、10 或 8 位 DAC 分辨率以及高达 8 兆字节的存储深度。
它们将波形生成和编辑结合在一个包中，使您能够：
从头开始创建波形
自动从 DPO 或 DSO 传输波形
下载通过计算机模拟工具创建的信号
使用内置编辑器修改信号
这些仪器可以模拟“真实世界”的信号损伤，例如噪声、抖动、衰落等。
他们独特的设计将图形编辑显示与可用的z强大的硬件输出功能相结合。这允许在屏幕上查看波形编辑并通过轻松创建复合信号来简化“假设”测试场景。该系列使用图形用户界面来克服与开发任意和复杂波形相关的历史难题。内置了几种直观而强大的技术来开发和编辑自定义波形。
作为泰克任意发生器系列的主要成员，AWG 610 是一款易于使用的高性能旗舰产品。
AWG 610 以 2.6 GS/s 的采样时钟速率和 8 兆点的执行内存提供世界上z快和z深的内存。
AWG 610 在正常模式下提供高达 2 V 输出或 4 V 到差分输入，互补输出具有 460 MHz 带宽（1 V 输出或 2 V 到差分输入，互补输出在直接输出时具有 875 MHz 带宽），每个具有 8 位垂直分辨率。AWG 610 还提供 2 通道互补 2.5 V 可变标记（Tr/Tf：<150 ps @ 2 Vp-p）数据，100 ps 去偏斜分辨率高达 2.6 GHz。
