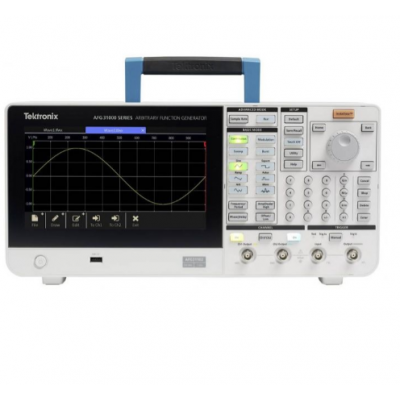

泰克AFG31152任意波形发生器

AFG31152 泰克AFG31152任意波函数发生器
泰克AFG31152任意波函数发生器

泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能，支持波形监测，拥有流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。

主要性能指标
单或双通道型号
输出幅度范围 1mVP-P ~ 10VP-P 至 50? 负载
基本 (AFG) 模式:
25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形
250 MSa/s, 1GSa/s 或 2GSa/s 采样率
14 位垂直分辨率
内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形
扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)
高级 (序列) 模式:
连续模式 (选配序列模式、已触发模式和选通模式)
每条通道上 16Mpts 任意波形内存 (128Mpts 选配)
序列模式下多 256 步，支持循环、跳转和等待事件
可变采样时钟 1μSa/s ~ 2GSa/s
主要功能
凭借已获专li的 InstaView? 技术，工程师可以实时查看被测器件 (DUT) 上的实际波形，而不需使用示波器和探头，降低了因阻抗不匹配引起的不确定度
波形序列选项可以对复杂的长波形编程，支持多 256 步
9 英寸容性触摸屏的操作与智能手机类似，为常用设置提供了快捷方式
内置 ArbBuilder 可以在仪器上创建和编辑任意波形，而不需要连接电脑
可以防止输出发生过压和过流，大限度地降低仪器损坏的潜在风险
兼容 TekBench? 软件，在实验室中帮助学生设置、控制和分析测试结果
应用
高级研究
时钟和系统同步
复现真实世界信号
元器件和电路表征和验证
嵌入式电路设计和测试
通用信号生成
泰克AFG31152任意波函数发生器
技术规格
除另行说明外，所有技术规格均保证*，除另行指明外，所有技术规格均适用于所有型号。
