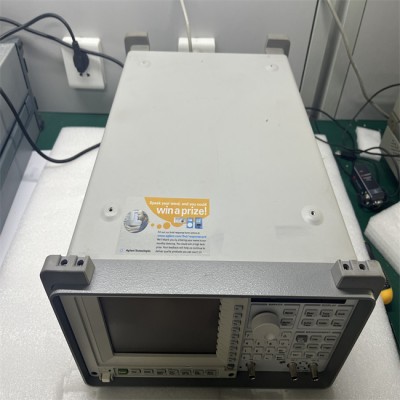

安捷伦35670A信号分析仪-Agilent 35670A

Agilent 35670A可以把所有工具放在一个包装箱内。倍频程分析选件1D1可以增加1/1，1/3或1/12倍频程频谱的实时测量功能，频率高达40KHz。计算阶次跟踪选项1D0能显示出频谱与阶次间的函数关系，或者表示出多个阶次的幅度与PRM的函数关系。高达8MB的附加存储器（选件UFC）将大容量的瞬态时间俘获或多余的空间提供给四组以内的时域或频域瀑布型（Waterfall）数据。任意可调整源（选件1D4）使人们可以用实际的测试信号进行测量。使用“HP仪器BASIC”语言，可以自动测量或者规定仪器接口。只要用这样一台仪器，就可以在现场处理振动及噪声问题。（你可以对所有选件进行更换，所以当前只买需要的功能模块，以后根据需要再添加）。

深瞬态时间捕获存贮器可记录4通道数据及转速表信号，以用于窄带FFT，倍频程，相关，阶或直方图工作方式。预触发和后触于窄带FFT，倍频程，相关，阶或直方图工作方式。预触发和后触发延迟功能使您能捕获单次事件的前沿，或删除信号的传输延迟。

在阶域观察谱（选件1D0）
观察频谱与阶次的函数关系，用计算阶次跟踪（选件1D0）同时在上个通道内对每个通道跟踪5个阶次。跟踪阶次可以达到200。阶次图与RPM或时间的关系可利用瀑布功能把它们显示在屏幕上。瀑布樗可用来观察任意阶次的跟踪。

计算阶次跟踪法适宜于检查旋转机械的故障。加速运转或减速运转的测量结果可以用Bode格式或极坐标格式显示。另一个好处是可显示示波器级的轨迹图。由于随着PRM的变化，再次采样的数据也变化，因此在旋转轴的PRM变化时单环扫迹的显示保持不变。

可达40KHz的实进倍频程分析（ANSISI.11-1986）

倍频程分析（选件1D1）相当于对Agilent 35670A增添了实时倍频程分析功能。对信号进行1/1，1/3或1/12倍频程带内分析。通过小型话筒适配器和电源（选项UK4）对四个LEMO连接器供电，用于小型话筒35670A中的1/1和1/3倍频程波滤器完全符合ANSISI.11-1986（order 3 Type 1-D）,DIN45651以及IEC225-1996。如果需要，可以应用总功率波和A-加权总功率波段。所有这三个倍频程模式和总功率波段通过一个模拟滤波器变为***加权，该滤波器应与IEC651-1979类型O完全符合总功率波段可以重新规定为一个符合IEC651-1979类型O的宽带脉冲检测器。无风扇（fan-off）模式可以消除测量中的仪器噪声。粉红噪声（pink.nois）源可用来测定电声器件。
