安捷伦MSO9254A混合信号示波器2.5GHz

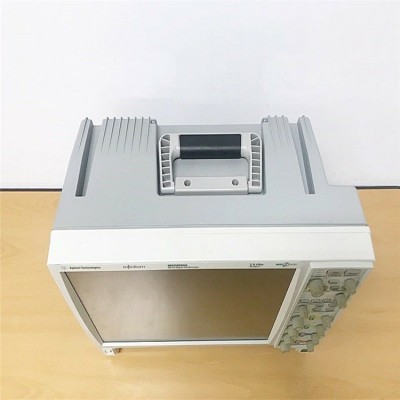

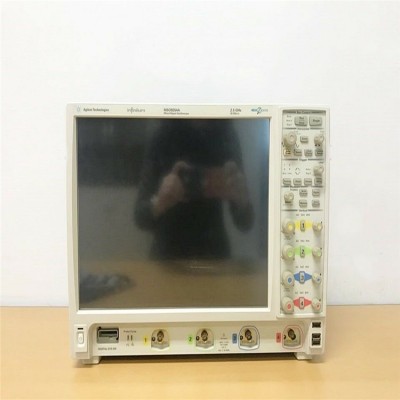

MSO9254A 安捷伦混合信号示波器
MSO9254A 是 Keysight Agilent 的 2.5 GHz、416 通道混合信号示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示振幅、频率、上升时间等。应用包括故障排除、生产测试和设计。MSO9254A 是 Keysight Agilent 的 2.5 GHz、416 通道混合信号示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示振幅、频率、上升时间等。应用包括故障排除、生产测试和设计。
附加功能：

带宽：2.5 GHz
通道：4 个模拟和 16 个数字
采样率：20 GSa/s
记录长度：40 Mpts
串行协议应用程序，包括 I2C、SPI、RS-232、CAN、LIN Flexray、JTAG 和 USB 2.0
包括以太网在内的串行物理层应用
抖动分析应用程序，包括 EZJIT 和 EZJIT Plus
本底噪声：50 mV/div 时为 1.24 mVrms
典型上升/下降时间：253 ps (10-90%)、174 ps (20-80%)
操作系统：Windows 7
显示尺寸：15英寸
仪器三合一：示波器、逻辑分析仪和协议分析仪
通过每通道 20 Mpts 内存捕获更多数据，可升级至 1 Gpts
通过 20 GSa/s 采样率和 InfiniiScan 高级触发查看更多信号细节
通过z广泛的一致性、协议和分析应用扩展您的测量能力：串行协议、FPGA 动态探头、抖动分析，包括 EZJIT、MATLAB 等
