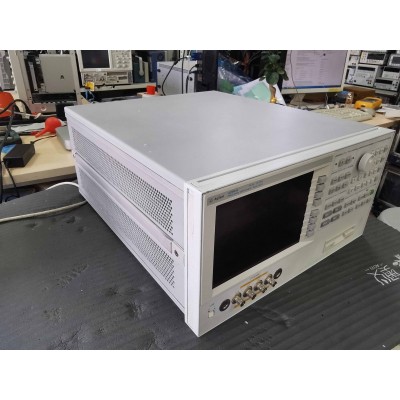

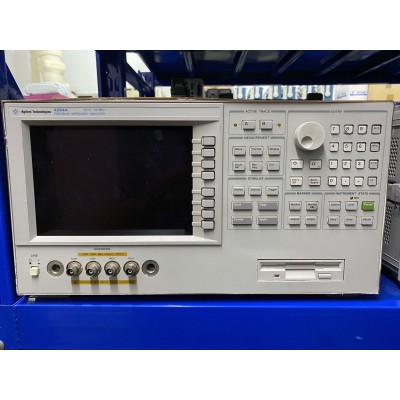

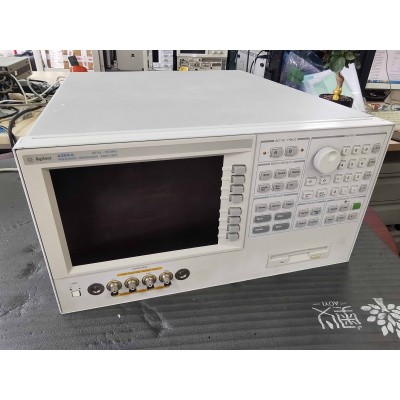

Agilent4294A阻抗分析仪40Hz-110MHz

描述

Agilent 4294A精密阻抗分析仪是适用于元件和电路有效阻抗测量和分析的集成解决方案。Agilent 4294A覆盖了很宽的测试频率范围(40Hz至110MHz)，具有±0.08%的基本阻抗精度。其优异的高Q值/低D值精度使其能分析低损耗元件。其宽信号电平范围可用于在实际工作条件下评估器件。测试信号电平范围为5mV至1Vrms或200uA至20mArms，直流偏置范围为0V至±40V或0mA至±100mA。先进的校准和误差补偿功能避免了进行夹具内器件测量时的测量误差。Agilent 4294A是适用于电子元件设计、论证、质量控制和生产测试的强大工具。电路设计和开发工程师也能从它提供的性能和功能中受益。

主要技术指标：

1.基本阻抗精度（四端对）：/-0.08%

2.利用42941A时的基本阻抗精度：/-0.8%

3.利用42942A时的基本阻抗精度：/-0.6%

4.测试频率范围：40Hz～110MHz

5.频率精度：/-20ppm（用选件1D5时为/-0.13ppm）

6.振荡器电平范围：5mV～1Vrms或200uA～20mArms

7.振荡器电平分辨率：1mVrms/20μA

8.电压：待测端开路时为/-(100.05*f(MHz)%1)mV

9.电流：待测端短路时为/-(100.3*f(MHz)%50)μA

更多特性

在宽阻抗范围和宽频率范围内精确测量

强大的阻抗分析功能

易于使用和通用的PC连接
