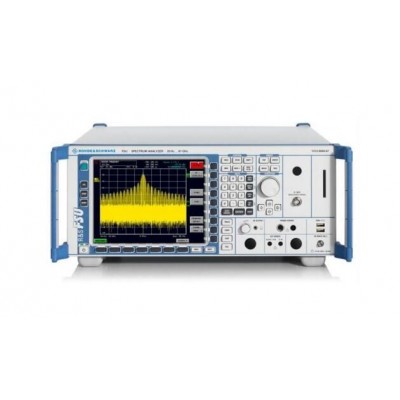

罗德与施瓦茨FSU8频谱分析仪

罗德与施瓦茨FSU8频谱分析仪

R&S FSU系列频谱仪是动态范围、相位噪声、电平精度和分辨率带宽等频谱仪指标，所有这些指标也是用户设计、测量和生产下一代无线通讯元件的重要保障。出色的表现能力 jiang

频率范围：从20Hz开始，分别到3.6 GHz, 8 GHz, 26.5 GHz, 46 GHz和50 GHz

显示平均本地噪声：-158 dBm (归一化到1 Hz)

相位噪声：-123 dBc (1 Hz) 在10 kHz偏移处

三阶互调截断点（TOI）：典型值25 dBm

分辨率带宽：1 Hz 到50 MHz极高的测量速度

支持时域模式的快速邻信道功率（ACP）测量

每秒能进行70次测量（包括通过GPIB总线传输数据的时间）无可匹敌的测量功能

标准配置即可提供TOI, MC ACP(R), OBW, CCDF, APD等测量功能

选件可以支持：GSM / EDGE, Bluetooth®, WCDMA / HSDPA / TD-SCDMA, CDMA2000® / 1xEV-DV /1xEV-DO产品特性优异的射频性能一直是罗德与施瓦茨频谱仪的主要特点。R&S FSU继续保持这个传统，提供了如下的ding级射频性能：频率范围：

FSU3     20 Hzto 3.6 GHz

FSU8     20Hz to 8 GHz

FSU26    20Hz to 26.5 GHz

FSU46    20Hz to 46 GHz

FSU50    20Hz to 50 GHz

射频性能

到3.6GHz的总电平不确定度为0.3dB

到-70dB时的线形度误差小?.1dB

电平精度：

显示平均本地噪声：-158 dBm (归一化到1 Hz)，无预放

单边带相位噪声typ. -123 dBc/Hz @ 10 kHz 偏移, 中心频率640 MHz

单边带相位噪声typ. -160 dBc/Hz @ 10 MHz 偏移, 中心频率640 MHz

三阶互调截断点（TOI）：典型值25 dBm

1dB压缩点：13dBm

WCDMA邻信道泄漏功率（ACLR）动态范围为77.5 dB，打开噪声修正之后可达84 dB

IQ下变频器：

中频A/D转换的精度为14bit，采样率32MHz（中频频率为20.4MHz）

IQ存储器容量为2x512 k采样点

速度：

频域扫描时间小为2.5ms

时域扫描时间小为1 µs

每秒能进行70次测量（包括通过GPIB总线传输轨迹数据的时间）

FSU8供应FSU8新到货供应FSU8新到货供应FSU8新到货

R&S频谱分析仪，FSU8新到货，成色很新，FSU8多台现货，频谱分析仪用于测试无线产品的发射信号是否合格。
