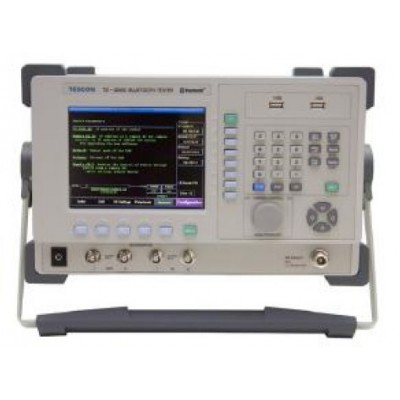

TC-3000B蓝牙测试仪

一，产品概述

TESCOM公司的TC-3000B 蓝牙测试仪在一个单元中集中了进行蓝牙模块与产品测试所需的所有必要特征，该测试仪是为研发、生产、品保以及维修所设计的，重量轻、便于携带，所有使用交流供电设备都可以对其进行操作

除了应用于蓝牙测试，TC-3000B 也可以作为通用的射频源与接收器，在2.4GHz ISM 频段对一些收发信机进行测试

二，系统结构

TC-3000B 由两部分组成，一个是射频/数字信号处理模块，另一个是主CPU模块，这两个模块由主控制界面（HCI）进行连接，并借用了与蓝牙一样的系统概念，射频/数字信号处理模块为DUT提供射频接口，进行物理测量，并管理蓝牙链路，内部的主CPU （个人电脑）运行于LINUX平台，管理用户界面（UI）功能，包括显示、键盘输入与输入/输出控制（包括RS-232C、USB、PCMCIA、局域网以及其它标准的外设），由于采用了开放式的操作系统，这种设计使系统优化所受到的不必要的限制达到小化，实际上，这种简洁、精致的系统结构综合了数字信号处理的高性能与个人电脑的方便等优点

协议栈

TC-3000B蓝牙协议栈是从网络地层向上开发的，从而达到对性能的完全控制与测试仪的性能集，该协议栈结构独特，在协议层之间采用“排队"机制，思路简单，易于应用，这种方法有助于保证系统的质量，并可以对将来的定制与功能加强进行高效的处理

TC-3000B的灵活性                                           TC-3000B 可以通过用的接口与DUT进行接驳，其另外一个特点就是射频/数字信号处理模块可以通过标准的主控制界面（HCI）将控制释放给外部的个人电脑，并可以兼容蓝牙开发环境

快速测试模块                                               大限度地减少生产过程中的测试时

间具有非常重要的意义，TC-3000C可以直接通过主控制界面（HCI）来读取蓝牙设备（BD）地址，从而跳过耗时的“查询"步骤，可以对测试配置进行定制，从而减少测试的时间和次数

三，主要特点

与蓝牙V2.0版的标准兼容

与蓝牙V1.2版的标准兼容

与蓝牙V1.1版的标准兼容

具有射频与协议组合测试仪

四，蓝牙射频与B/B测量功能

-基本的频谱分析仪

-调制波形

-功率对时间

-功率对信道

-比特误码率（BER）

-实用程序数字信号发生器

-用于监控与外部调制的用户可定义的B/B出端口

五，基本的蓝牙协议分析仪功能

-支持主从模式

-在微网中的链路测试

-在B/B、LMP与HCI层的包信息

-在屏幕进行HCI指令执行

六，蓝牙性能测试

-测试在“蓝牙测试标准"中所定义的事项

-所支持的15个射频测试项目，包括发射机与频谱（3个射频测试项目要求有额外的设备）

-13个基本B/B测试项目

-日后对LMP、本地HCI与远程HCI的填加

-用户可定义的测试参数与范围

-批处理方式或是单工模式

支持音频（SCO链路）功能测试

HCI接口的选择：USB（通用串行总线）、RS-232C与PCMCIA

远程操作：TCP（传输控制协议）/IP（互联网协议）（局域网）、USB（通用串行总线）或是高性能的RS-232C

通过以太网、USB（通用串行总线）或是RS-232C可以轻松进行软件升级

个人电脑的灵活性

-提供用户接口（UI）功能，包括显示、键盘输入与输入/输出控制

-通过RS-232、USB、PCMCIA与其它的外设对DUT进行控制

蓝牙规范：所有的测量都遵循蓝牙测试规范

-射频测试情况：射频功率、频率、频谱、调制与接收机灵敏度

-用于接入步骤的基带测试情况（查询与传呼）

快速测试模式：通过主控制界面（HCI）使能测试模式，可以对测试参数进行定制以减少测试的时间（比如：可以通过对蓝牙地址的读取来跳过查询步骤）

OTA（通过空中）测试模式

通过TCP/IP局域网或是高性能的RS-232C与测试仪进行通讯

良好的用户图形界面：可以使用软件对测试控制做出变动

多方面的主控制界面（HCI）选择：USB、RS-232与PCMCIA接口

高精度的数字信号生成与检测

数字信号生成器

基于数字信号处理的高性能接受机

频谱与调制分析

功率对时间分析

七，技术指标

信号源

- 范围：2.4GHz ~ 2.5GHz

-度： 46Hz 基准频率漂移

-分辨率：1 KHz

-锁相环设置时间：<150us， 75kHz的终频

电平

-范围：0 ~ -80dBm

度： 1dB

-分辨率： 0.1dB

调制

-高斯频率偏移键（GFSK）

-调制指数：0.20 ~ 0.50

-调制指数分辨率：0.01

-调制指数度：1KHz

-基带滤波：BT=0.5

信号监控

频率

-范围：2.4GHz ~ 2.5GHz

-度：46Hz 基准频率漂移

-锁相环设置时间：<150us， 75KHz 的终频

-分辨率：1 KHz

测量频道带宽 10MHz

电平

-输入范围：20 ~ -80dBm,

-大值：25dBm

度： 20 ~ -60dBm， 1dB，0.1dB 分辨率

-60 ~ -80dBm， 2dB，0.1dB 分辨率

接受机灵敏度测试

-比特错误率（BER）测量范围：0.00% ~ 100%

-发信机输出范围：0 ~ -80dBm

调制测量

-调制：调频（FM）、高斯频率偏移键（GFSK）

-偏离范围：0 ~ 1MHz

-偏离精度：1KHz

-载频漂移：0 ~ 200KHz（对>20KHz/ 50us情况而言）

-初始频率误差：0 ~  150KHz

频率标准精度

-内部基准频率：12.8MHz

-温度稳定性： 1ppm，-20 ~ 70℃

-老化：0.5ppm/年

符号定时测量误差： 20ppm

其它事项

阻抗：标称 50 欧姆，电压驻波比<1.5

工作温度：5 ~ 40℃

输入/输出接口：RS-232C、USB（通用串行接口）、PCMCIA、局域网

电压：100 -- 240 V，50/60Hz

尺寸：345(w) x 432(d) x 220(h) mm

重量： 9Kg
