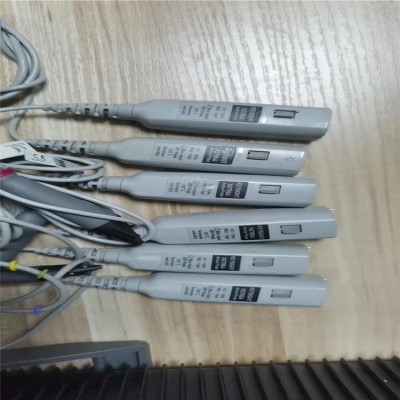

N2750A差分探头Agilent N2750A

N2750A Agilent Keysight HP 差分探头
N2750A 是 Agilent Keysight HP 的 1.5 GHz 差分探头。
特征：

N2750A：1.5 GHz
衰减比：2:1 或 10:1（可切换）
动态范围：± 5 V 或 10 Vpp（10:1 时），± 1 V 或 2 Vpp（2:1 时）
直流偏移范围：± 15 V
z大输入电压：30 V DC 峰值 AC
差分输入 R：200 kΩ
单端输入 R：100 kΩ
共模输入 R：50 kΩ
输入 C：700 fF（带浏览器）
标配焊接、插座和浏览器提示（每个两个）
可选更换部件：N2776A 差分浏览器端头（包括 3 个）、N2777A InfiniiMode 焊接端头（包括 3 个）和 N2778A InfiniiMode 插座端头（包括 3 个）
订购 N4822A 带插座的探针，用于 USB/以太网应用夹具（不包括在标准探头套件中）
N2750A InfiniiMode 差分探头是新一代低成本差分有源探头，与 Keysight InfiniiVision 和 Infiniium 示波器的 AutoProbe 接口兼容。

快速行动范围控制

N2750A 差分探头可快速方便地访问示波器的各种功能。您经常需要在手持探头时控制示波器。通过探头内置的快速作用域控制功能，您可以打开和关闭探头的内置前照灯，或控制一些常用的范围功能，如运行/停止、自动缩放、快速打印、快速保存等. 只需按一下探头上的按钮。按下探头上的快速操作控制按钮，即可控制您z需要的功能。可以使用快速操作控制按钮控制以下示波器功能。

测量多功能性

这些探头集成了当今通用高速差分探测所需的许多特性和特性，尤其是在数字系统设计、组件设计/表征和差分串行总线测量中。N2750A 系列差分探头提供 2:1 和 10:1 双衰减设置，可用于广泛的应用。双衰减范围根据输入信号的大小自动配置。这些差分探头具有 200 kΩ（差分）或 100 kΩ（每个输入接地）的输入电阻和 700 fF 的极低输入电容，可z大限度地减少电路负载。再加上出色的信号保真度，这些探头可用于大多数数字设计和调试应用。并且具有宽动态范围（10 Vpp 时为 10：

无限模式

N2750A InfiniiMode 探头具有新的 InfiniiMode 操作模式。InfiniiMode 允许使用单个探头尖端方便地测量差分、单端和共模信号，而无需重新连接探头来更改连接。N2750A 探头的 InfiniiMode 提供以下操作模式。
