接地模块石墨降阻剂施工工艺及注意事项

    广泛使用的接地工程材料有各种金属材料、接地体、降阻剂和离子接地系统等。金属材料如扁钢，也常用铜材替代，主要用于接地环的建设，这是大多接地工程都选用的；接地体有金属接地体（角钢、铜棒和铜板）这类接地体寿命较短，接地电阻上升快，地网改造频繁，维护费用比较高；从传统金属接地极（体）中派生出的结构的接地体（带电解质材料），使用效果比较好，一般称为离子或中空接地系统；另外就是非金属接地体，使用比较方便，几乎没有寿命的约束，各方面比较认可。接地工程本身的特点决定了周围环境对工程效果的决定性影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。设计的优劣取决于对当地土壤环境等诸多因数的综合考虑。土壤电阻率、土层结构、含水情况、季节因数、气候以及可施工面积等等因数决定了接地网形状、大小、工艺材料的选择。

   接地模块和石墨降阻剂施工选择标准
  1、非金属接地模块一般来说，湿润的土壤导电性较好，但是，实际工程中我们发现，当含水量超过饱和以后，接地效果反而不好。当接地体深入到地下潮湿层时，降阻效果会好得多。例如，云尾移动通讯站，土壤电阻率测量值1200Ω，使用240只接地模块，接地电阻值达到1Ω以下；同样的，柯壶口变电所也是1200Ω的土壤电阻率，地表是破碎沙石层，但是开挖150mm发现潮湿土层，埋设接地模块80块，原预计达到4Ω的地网，结果达到了1.2Ω。
  2、降阻剂地网设计中的重要参数之一就是岩土的土壤电阻率，此外，还要考虑开挖（钻进）难度、破碎还是整体岩石、持水能力等因数。有的岩土电阻率高，但是在整体岩石之间常有较好的土壤间隙层，在这样的环境中，避开整体岩石，在间隙中开挖填灌降阻剂效果很好。阿坝卡吉岭通讯基站，土壤电阻率4500Ω.m，原联合地网接地电阻率68Ω，上述施工后接地电阻降为9.4Ω。

接地模块和石墨降阻剂施工工艺

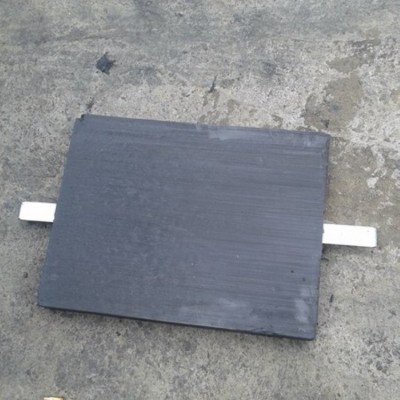

  1、接地模块正确的施工工艺才能达到良好的设计效果，看起来不重要的实施细节常常导致严重的后果。因为接地工程是隐蔽工程，当施工完成后，错误不马上可以检测到，即使发现问题补救也是很麻烦的，尤其是细节。使用接地模块时，埋设应尽量选择适合的土层进行，预先开挖80-100cm的土坑（平埋），底部尽量平整，使埋设的接地块受力均匀。接地块水平设置，用连接线使连接头与接地网连接，用螺栓连接后热焊接或热融接，焊接完成以后应去处焊渣等，再用沥青或防锈漆进行焊接表面的防锈处理，回填需要分层夯实，土壤的密实和接地块与土壤的接触紧密，底部回填40-50cm后，应适量加水，土壤的湿润，令接地块充分吸湿。
  2、使用降阻剂时，包裹厚度应在30mm以上。接地用的钢材一般有50mm×50mm×4mm或50mm×50mm×5mm角钢；40mm×4mm或40mm×5mm的扁钢；ф50mm、h>3mm的钢管。若包裹厚度为30mm，地网开挖直径尺寸应在130mm。对水平扁钢来说，由于地面开挖高低不平，扁钢本身弯曲不直，在施工中许多部位刚刚被降阻剂盖住。这样，钢材实际上处在两个介质的交界处，加快了腐蚀程度，因此地网开挖尺寸也应该加大。我们认为垂直极灌降阻剂直径以130—200mm为好，水平沟以150mm×100mm为好（扁钢竖放）。这样做的开挖工程量和降阻剂用量都会增加，但从整体降阻、效果看是合理的。离子接地系统埋深一般为3000-4000mm，当加长时相应加深，有条件的用钻机施工。孔径100-250mm（根据接地系统的形式选择）。施工中应导电辅料包裹密实，除空管和气泡。
