SMB100A射频发生器6GHz

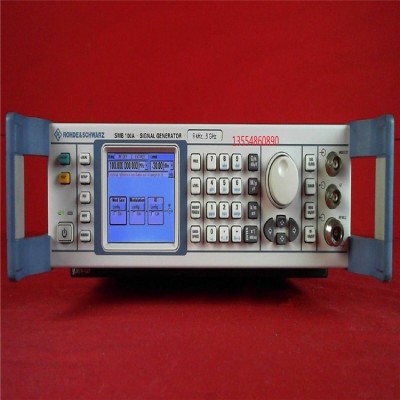

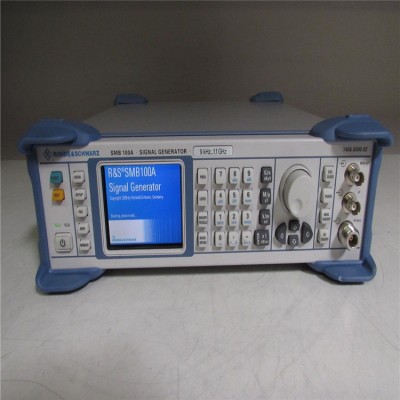

SMB100A Rohde & Schwarz 射频发生器
SMB100A 是 Rohde & Schwarz 的 6 GHz RF 发生器。射频发生器是工程师在测试电子设备时用来生成正弦输出的工具。输出将自动使其频率在频率之间变化或扫描。“扫描”是频率变化的一个完整周期。工程师使用射频信号发生器作为测试设备，主要用于测量滤波器、放大器和电气元件的响应。附加功能：

频率范围：9 kHz 至 1.1、2.2、3.2 和 6 GHz
从 1 MHz 到 6 GHz 的 RF 输出电平 >18 dBm（超过范围 25 dBm）
快速：< 1 毫秒频率和电平设置时间在“列表模式”
SSB 相位噪声：典型值 -128 dBc/Hz（1 GHz/20 kHz 偏移）
准确：< 0.5 dB 总不确定性高达 3 GHz，（<0.9 dB 高达 6 GHz）
无磨损：高达 6 GHz 的固态射频衰减器，反向电压保护
灵活的概念允许现场服务，无需校准
校准周期 3 年
紧凑：< 12 磅，高度仅为 2 个机架单元
通过 GPIB、LAN 和 USB 进行远程控制
USB 设备（键盘、鼠标、记忆棒等）的 USB 连接器
用于精确功率测量的 NRP 功率传感器连接器
符合 SCPI 的 GPIB 总线命令
兼容 R&S?SML GPIB 命令集
通过任何网络浏览器进行远程操作
具有典型值的低 SSB 相位噪声。-128 dBc 及其在宽频率范围（1 MHz 至 6 GHz）内 >18 dBm 的全球独一无二的输出电平，SMB100A 信号发生器正在树立标准。事实上，用户可以自己对仪器进行维护，这也提高了可用性并降低了运营成本。该仪器重量轻（5.3 千克）、紧凑的设计和良好的性价比进一步完善了这一理念。

作为频率范围为 9 kHz 至 6 GHz 的射频源，R&S SMB100A 涵盖了射频应用的所有重要频段。传统的模拟 AM/FM 和 PhiM 调制模式以及频率扫描、电平扫描和 LF 扫描也作为标准提供。在生产中，R&S SMB100A 具有出色的电平精度和电平可重复性。它的频率和电平切换时间短（远程控制：频率典型值 1.6 毫秒，电平典型值 1.2 毫秒，列表模式：典型值 <1 毫秒）有助于确保优化吞吐量。

因此，R&S SMB100A 可用于广播、EMC 和汽车产品的生产和服务，以及半导体开发测试和航空航天与国防应用。在这里，作为选项提供的脉冲调制器（典型值 90 dB 开/关比）和z小脉冲宽度为 20 ns 的灵活脉冲发生器具有特别的优势。使该仪器成为这些应用的理想选择的其他特性包括其坚固的设计以及它可以在海拔高达 4600 米和 0°C 至 55°C 的温度范围内使用的事实。
