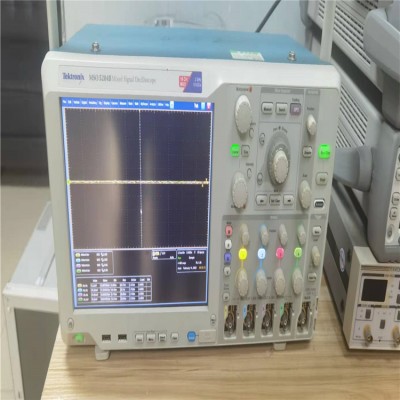

高性能MSO5204B混合信号示波器

MSO5204B 泰克混合信号示波器

带宽：2 GHz
通道：4 个模拟和 16 个数字
采样率：10 GS/s
记录长度：50 Mpts
>250,000 wfms/s z大波形捕获率，采用 FastAcq? 采集
Fastframe? 分段存储器采集模式，具有高达 290,000 段和每秒 >310,000 个波形的捕获率
具有小于 4 pF 电容负载和 500 MHz 或 1 GHz 模拟带宽的标准 10 MΩ 无源电压探头
>11 位垂直分辨率，使用 HiRes 采样
用户可选择的带宽限制和 DSP 滤波器可降低噪声并提高测量精度

中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选项
低速 (<10 Mb/s) 总线的触发和解码选项
USB2.0、以太网、USB 电源、MOST、BroadR-Reach 的一致性测试选项
通信、计算和视频标准的模板测试
混合信号设计与分析
16 个数字通道（用户可升级）
MagniVu? 高速采集在所有数字通道上提供 60.6 ps 的定时分辨率
在并行总线上自动触发、解码和搜索
每通道阈值设置
MSO5204B 是 Tektronix 的 2 GHz、416 通道混合信号示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示振幅、频率、上升时间等。应用包括故障排除、生产测试和设计。
