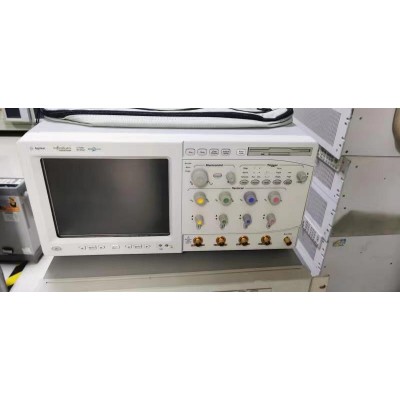

Agilent安捷伦DSO81304A高频率示波器13G

需要超高性能示波器来满足工程师设计z先进的高速串行通信链路和其他超高速电子系统的性能需求。光纤通道、全缓冲 DIMM、串行 ATA、串行连接 SCSI 和 PCI-Express 等现代工业总线标准的性能点在 4 到 8.5 Gb/s 范围内。专有的高速串行总线还可以具有 4 到 8.5 Gb/s 范围内的时钟速率以及上升时间快于 50 ps 的边沿速度。需要超高性能示波器来捕获此类高速信号的频率谐波，并对它们进行准确且可重复的测量。安捷伦' 其屡获殊荣的 InfiniiMax 探测系统为探测系统设定了标准，示波器行业的其他公司现在都在追随这一引领潮流的架构。安捷伦的 InfiniiMax II 探测系统将这一创新带到了无与伦比的性能和可用性水平。JIANG

Agilent DSO81304A 示波器的其他特性和规格包括：

·        频率范围/带宽：13GHz

·        z大限度。垂直灵敏度：1V/div

·        分钟垂直灵敏度：1mV/div

·        通道数：4CH

·        记录长度：1Mpts - 128Mpts

·        采样率：每通道 20GSa/s - 两个通道 40GSa/s

·        类型 (D/A)：数字

·        InfiniiMax II 1169A 探测系统，指定 12 GHz（典型值为 13 GHz）带宽

·        触发抖动小于 500 fs RMS

·        电子衰减器消除了与机械衰减器继电器相关的可靠性和 ESD 放电问题

·        业内z低的垂直本底噪声和z低的抖动测量本底

·        无与伦比的 InfiniiMax 探测附件支持浏览、焊入、插座使用和 SMA 使用模型
