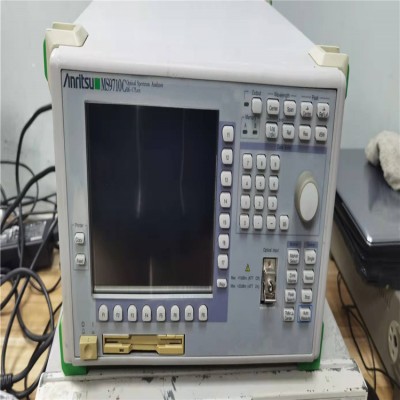

Anritsu安立MS9710B光谱分析仪

Anritsu安立MS9710光谱分析仪B/C
附加功能：

LED、法布里-珀罗 LD 和 DFB LD 的表征
EDFA 噪声系数和增益
偏振模式色散测量
隔离器和滤波器等无源元件的传输特性
应用测量：光脉冲、波长、功率电平和高达 300 DWDM 的 SNR。也可用于 PMD 和 EDFA 本底噪声测量。
VGA输出接口
许多选项可用
波长自动校准
跟踪和可调谐激光源
MS9710C 是 Anritsu 的光学分析仪。光谱分析仪又称光分析仪，是一种测量光源功率的精密仪器。该电子测试设备用于监控指定波长范围内的功率分布。它在图表中显示测量值，其中功率是垂直刻度，波长是水平刻度。

附加的功能：

±20 pm 的波长精度（WDM 波段）

动态范围 42 dB（距峰值波长 0.2 nm）、70 dB（距峰值波长 1 nm）

分辨率 (FWHM) z大为 0.05 nm。

对多达 300 个通道的波长、电平和 SNR 进行 WDM 测量

–90 dBm 光接收灵敏度

带可调激光源的跟踪功能

70 dB 动态范围
距峰值波长 0.2 nm 处的动态范围优于 42 dB，z高为 58 dB min。在距离峰值 0.4 nm 处，允许对具有 50 GHz (0.4 nm) 信道间隔的 DWDM 系统进行高精度测量。该分析仪展示了其在 WDM 光源 SNR 测量以及窄带光学带通滤波器评估方面的卓越表现。

–90 dBm 保证光接收灵敏度
MS9710C 通过对抗噪声和杂散光的影响，在较宽的范围内实现了更高的 S/N。1250 至 1600 nm 波长的 RMS 噪声电平z大为 –90 dBm。下面的屏幕显示是测量功率电平为–85 dBm的1550 nm DFB-LD光源时获得的波形；一次扫描只需要 25 秒。使用扫描平均可以提高 S/N 比。

依靠 WDM 传输
由于需要增加传输容量，大容量传输技术的研发变得更加活跃，波分复用 (WDM) 现已投入使用。这种 WDM 传输技术需要对每个通道的信号质量和波长传输特性进行定量测量。
为此目的的测量仪器需要高精度的波长和电平测量。此外，光纤放大器 NF 的准确测量需要非常好的偏振相关损耗特性和电平线性规范。
为此，MS9710C 设计在 1520 至 1620 nm 波段以及扩展波段（L 波段）至 1620 nm 中实现了出色的波长和电平规格。特别是，波长精度可以使用可选的内部参考波长光源自动校准；校准后精度优于±20 pm。

全功能阵容
除了出色的基本功能外，MS9710C还配备了完整的其他实用功能阵容：

器件分析：用于分析和评估光学器件（DFB-LD、FP-LD、LED）的波形

波形分析：用于RMS和阈值方法的波形分析；SMSR、半宽评估、WDM 波形分析

应用测量：EDFA NF和增益测量、偏振模色散测量

调制，脉冲光测量：z大。频率范围 (VBW) = 1 MHz

标记

Multimarkers：z大标记函数。300分

区域标记：用于区域内的波形分析 峰/谷搜索：搜索峰或谷

功率监视器：还具有光功率计功能

真空波长显示：将显示的波长转换为真空值

外部接口：GPIB、RS-232C、VGA监视器输出
