技术支持Agilent8720ES网络分析仪

供应Agilent8720ES网络分析仪
50MHz至20GHz
100 dB 的动态范围
优异的测量精度
2个测量通道
4个显示通道
频率和功率扫描
快扫描和数据传输速度
通过/失败测试，强大的标记功能
电校准（ECal）
内部使用测试序列的自动化
可选时域、高功率测试装置、四个采样器和TRL校准、直接采样器访问、频率偏置模式

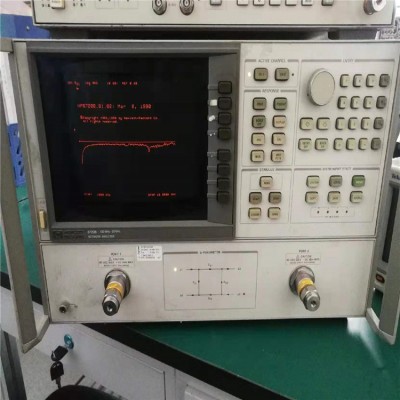

8720ES S-参数矢量网络分析仪， 50MHz至20 GHz

Agilent 8720ES|HP8720ES|HP-8720ES 20G微波矢量网络分析仪 50MHz-20GHz
厂商：美国安捷伦Agilent/惠普HP
*频率范围：50MHz到13.5,20或40GHz
*提供传输/反射或S参数测试装置备选品
*快的测量速度和数据传送速率
*同时显示多达4个参数
*达105db动态范围
*可选用时域,频率偏移和高功率测量

技术指标摘要
型号8719ET,8720ET,8722ET,8719ES,8720ES,8722ES
zui低频率50MHz,50MHz,50MHz
zui高频率13.5GHz,20GHz,40GHz
频率分辨率1Hz,1Hz,1Hz
频率精度10ppm,10ppm,10ppm
zui大信号源功率ET型,10dBm,10dBm,0dBm,<20GHz;-5dBm,20~40GHz
ES型5dBm,5dBm,-5dBm,<20GHz;-10dBm,20~40GHz
带选件007的ES型10dBm,10dBm,0dB,<20GHz;-5dBm,20~40GHz
zui小信号源功能率：ET型（标准）,-10dBm,-10dBm,-15dBm
带选件004的ET型-65dBm,-65dBm,-70dBm
ES型（标准）-70dBm,-70dBm,-75dBm
带选件007的ES型-65dBm,-65dBm,-70dBm
功率分辨率0.01dB,0.01dB,0.01dB
功率平坦度±2dB,±2dB,±3dB
功率扫描范围20dB,20dB,15dB,20GHz以下;10dB,20~40GHz
系统动态范围（>2GHz）84~97dB(ET)
ET型104dB,104dB,80~93dB(ES)
ES型100dB,100dB,85~98dB
带选件007的ES型,105dB,105dB,2.4mm(阳)
测试端口连接器,3.5mm(阳),3.5mm(阳)
表中数据适用于23℃±3℃,有关更全面的技术指标和误差修正后的总测量不确定度,
Keysight 8720ES矢量网络分析仪可进行全面的射频和微波元件评测。Keysight 8720ES包括集成的合成源、测试装置和调谐接收机。内置的S-参数测试装置提供正向和反向的全范围幅度和相位测量。内部矢量精度增强技术包括全二端口、适配器移除和可选的TRL校准。

Keysight 8720E系列包括3种T/R和3种S-参数网络分析仪，覆盖范围为13.5GHz、20GHz和40GHz。

PC连通性软件

Intuilink是适用于Keysight许多先进系列仪器的免费PC连通性软件，可为您提供从PC应用软件至仪器的直接访问，以进行仪器设置和测量。有了Intuilink，您就可把较少的时间用于处理仪器数据，而把更多时间用于利用和分析数据。您可用Intuilink的PC应用工具条，容易地把测量数据和图像送入熟悉的PC应用程序，如Microsoft Office Excel 和 Word，而只需很少的程序，甚至无需编程。ActiveX控制特性使您能从PC控制仪器，它为测试系统提供内置的例程，以实现流程式重复任务或复杂任务的自动化。仪器和关键PC应用程序间的集成从未如此紧密。
50MHz至20GHz
100 dB 的动态范围
优异的测量精度
2个测量通道
4个显示通道
频率和功率扫描
快扫描和数据传输速度
通过/失败测试，强大的标记功能
电校准（ECal）
内部使用测试序列的自动化
可选时域、高功率测试装置、四个采样器和TRL校准、直接采样器访问、频率偏置模式
