MDO4024C泰克Tektronix混合域示波器

产品概览

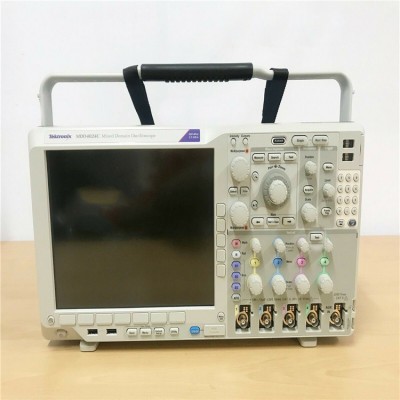

泰克 MDO4024C

泰克 MDO4024C 示波器是一款 6 合 1 集成示波器，可以配置可选的频谱分析仪、任意波形/函数发生器、逻辑分析仪、协议分析仪和 DVM/频率计数器。当配置集成频谱分析仪时，它是唯一能够同时同步采集模拟、数字和频谱的仪器。

TEK MDO4024C 是完全可定制和完全可升级的。现在添加您需要的工具......或稍后添加。如果您面临的挑战包括无线模块集成或 EMI 故障排除，那么这就是您希望放在工作台上的示波器。

泰克 MDO4024C 示波器的特性和优势包括：

• 20 Mpoint 记录长度：获取更多时间，同时保持分辨率以放大精细信号细节。
• Wave Inspector® 导航：使用直观的前面板控件轻松导航长记录。自动搜索以查找并标记事件的每次发生。
• FastAcq 快速波形捕获：以超过 340,000 个波形/秒的速度快速识别毛刺和其他不常见的瞬态信号。通过颜色分级显示了解感兴趣的事件。
• 4 个模拟通道 – 可选的 16 个数字通道和 1 个射频通道：模拟、数字和射频信号的同步分析，便于系统级故障排除。在任何通道上触发。
• 具有宽捕获带宽的集成频谱分析仪：准确分析具有 -65 dBc（典型值）动态范围和高达 6 GHz 频率范围的 RF 信号。高达 3.75 GHz 的超宽捕获带宽可同时查看整个频谱。
• 使用 SignalVu-PC 矢量信号分析软件进行高级射频分析：启用蓝牙和 WLAN (IEEE 802.11 a/b/g/n/p/ac) 信号质量分析、脉冲分析、音频测量、AM/FM/PM 调制分析、通用目的数字调制等等。
• 集成任意波形/函数发生器：手头总是有一个内置的 50 MHz 函数发生器。通过示波器和 128 kpoint 任意波形发生器之间的紧密集成，轻松捕获真实信号、对其进行编辑和回放。
• 集成逻辑分析仪：调试设计的数字部分，时序分辨率低至 60.6 ps。通过更广泛的系统可见性跟踪系统计时问题。
• 串行总线触发和分析：同时自动触发和解码多达三个串行总线。节省定位感兴趣事件的时间并避免手动翻译位。
• 集成数字电压表和频率计数器：产品注册免费！可快速测量直流电压、ACDC RMS、AC RMS 和频率。
  可升级性 可升级到模拟带宽、频谱分析仪任意函数发生器、数字通道 (MSO)、串行触发和分析包等——确保在未来几年内有用。
• 离线波形分析：实现更好的时间和资源利用；使用 TekScope AnywhereTM 独立于示波器硬件查看、测量和分析实验室中捕获的数据

泰克 MDO4024C 的规格包括：

• 4个模拟通道；16 个可选的附加数字通道
• 200 兆赫带宽
• 高达 2.5 GS/s 的采样率
• 所有通道上的 20 M 记录长度
• > 340,000 wfm/s z大波形捕获率
• 具有 3.9 pF 电容负载和 500 MHz 模拟带宽的标准无源电压探头
• 独特的可选内置 3 GHz 或 6 GHz 频谱分析仪
• 可选任意波形/函数发生器
• 可选的 16 通道逻辑分析仪，所有通道均具有 20 M 记录长度
• 可选协议分析仪
• 数字电压表/频率计数器 - 泰克免费提供注册
• 可升级性：根据需要添加模拟带宽、频谱分析仪、函数发生器、数字通道或协议分析
